1.3
<Введение>

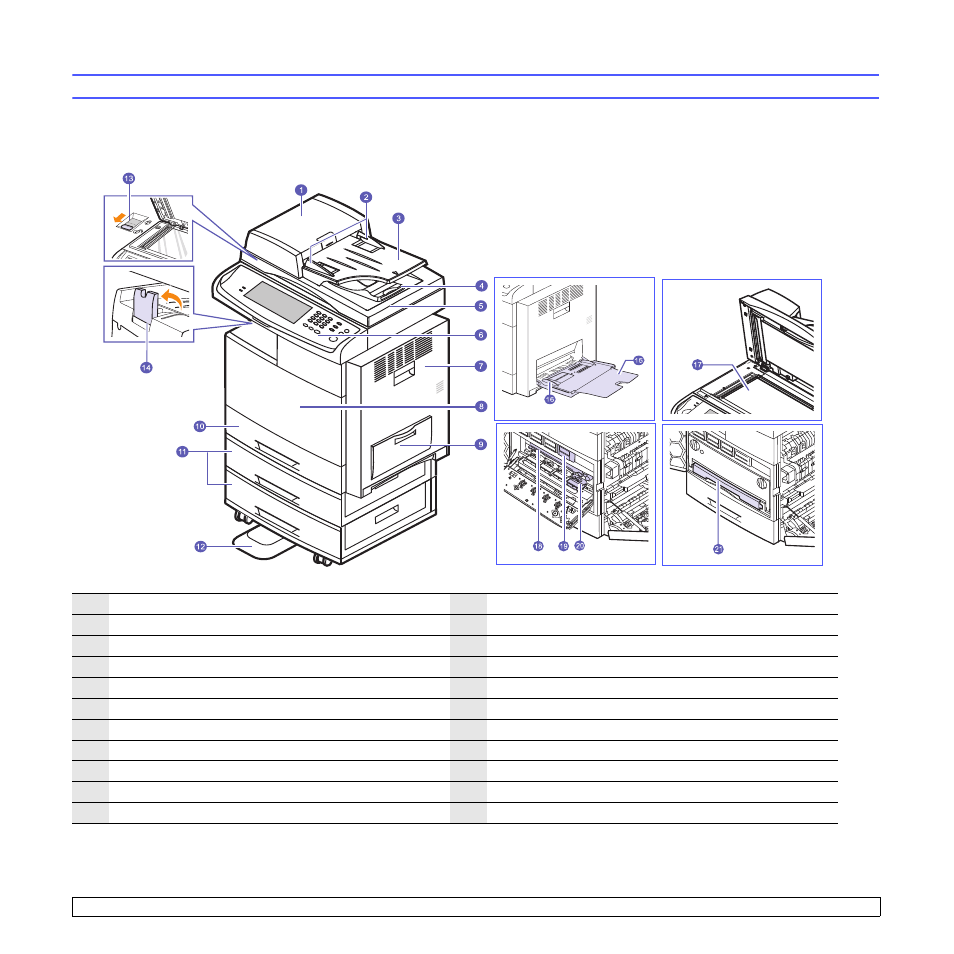

Внешний вид устройства
На рисунке показаны основные компоненты устройства.
Вид спереди
• Символом * обозначаются дополнительные компоненты.
1
Крышка дуплексного автоподатчика
12
Подставка
*
2
Направляющие ширины дуплексного автоподатчика
13
Блокировка ПЗС
3
Входной лоток дуплексного автоподатчика
14
Пюпитр
4
Выходной лоток дуплексного автоподатчика
15
Выдвижная подставка многоцелевого лотка
5
Крышка сканера
16
Направляющие ширины бумаги в многоцелевом лотке
6
Панель управления
17
Стекло сканера
7
Боковая крышка
18
Блок переноса изображения
8
Передняя крышка
19
Картридж с тонером
9
Многоцелевой лоток
20
Блок переноса изображения
10
Лоток 1
21
Контейнер для отработанного тонера
11
Дополнительный лоток
*
