Активный выход состояния / предельный выключатель, модульная версия Вх./Вых.
• Соблюдайте полярность подключений.
• U
встр.
= 24
В пост. тока
• I ≤ 20 мА
• R
L
≤ 47 кОм
• разомкнут:
I
≤ 0,05 мА
замкнут:
U
0,
ном.
= 24
В при I = 20 мА
• Символом X обозначаются клеммы A, B или D в зависимости от исполнения конвертера сигналов.
Пассивный выход состояния / предельный выключатель, модульная версия Вх./Вых.
• Любая полярность подключения.
• U
внеш.
= 32
В пост. тока
• I ≤ 100 мА
• R
L,
макс.
= 47
кОм
R
L,
мин.
= (U
внеш.
- U
0
) / I
макс.
• разомкнут:
I
≤ 0,05 мА при U
внеш.
= 32
В пост. тока
замкнут:
U
0,
макс.
= 0,2
В при I
≤ 10 мА
U
0,
макс.
= 2
В при I
≤ 100 мА
• Выход разомкнут, когда питание прибора отключено.
• Символом X обозначаются клеммы A, B или D в зависимости от исполнения конвертера сигналов.
P

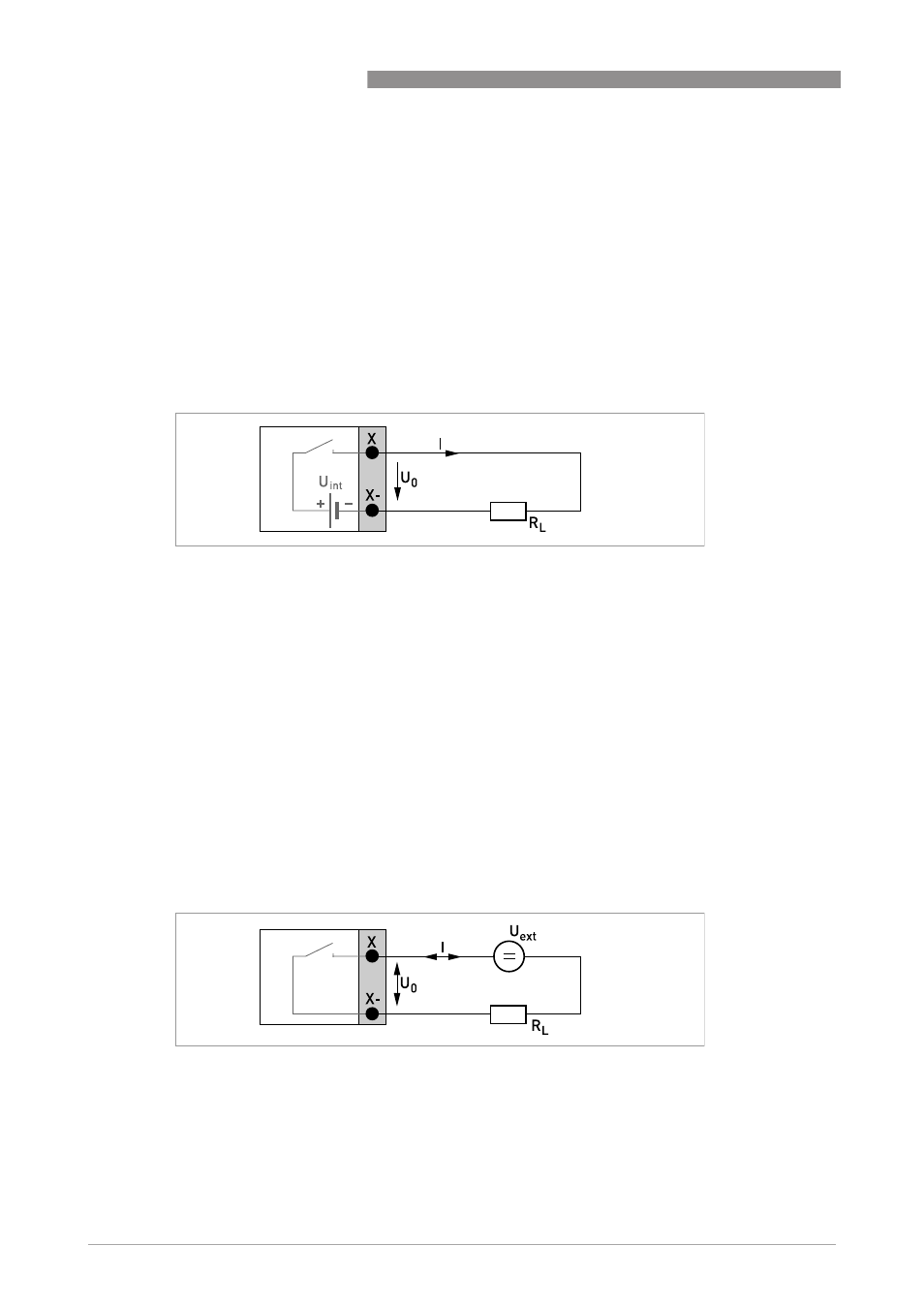

иcyнoк 4-16: Активный выход состояния / предельный выключатель S
a
P
иcyнoк 4-17: Пассивный выход состояния / предельный выключатель S
p
