Пассивный импульсный / частотный выход, базовая версия входных / выходных сигналов
• U
внеш
≤ 32 В пост. тока
• f
макс
в рабочем меню настроена на f
макс
≤ 100 Гц:
I
≤ 100 мА
разомкнут:
I
≤ 0,05 мА при U
внеш
= 32
В пост. тока
замкнут:
U
0,
макс
= 0,2
В при I
≤ 10 мА
U
0,
макс
= 2
В при I
≤ 100 мА
• f
макс
в рабочем меню настроена на 100 Гц < f
макс
≤ 10 кГц:
I
≤ 20 мА
разомкнут:
I
≤ 0,05 мА при U
внеш
= 32
В пост. тока
замкнут:
U
0,
макс.
= 1,5
В при I
≤ 1 мА
U
0,
макс.
= 2,5
В при I
≤ 10 мА
U
0,
макс.
= 5,0
В при I
≤ 20 мА
• В случае превышения указанного ниже максимального значения сопротивления нагрузки R
L,
макс.
необходимо понизить сопротивление нагрузки R
L
при помощи параллельно подключенного
резистора R:
f
≤ 100 Гц: R
L,
макс.
= 47
кОм
f
≤ 1 кГц: R
L,
макс.
= 10
кОм
f
≤ 10 кГц: R
L,
макс.
= 1
кОм
• Минимальное сопротивление нагрузки R
L,
мин.
рассчитывается следующим образом:
R
L,
мин.
= (U
внеш.
- U
0
) / I
макс.
• Может быть также перенастроен как выход состояния; подключение смотрите на схеме
подключения выхода состояния.
Информация!
• При работе на частоте выше 100 Гц необходимо использовать экранированные кабели для
снижения влияния электрических помех (ЭМС).
• Компактные версии и версии в полевом исполнении: экран подключается в клеммном
отсеке.
Версия для настенного монтажа: подключение экрана в клеммном отсеке выполняется с
помощью одноштыревых разъемов 6,3 мм / 0,25" (изоляция согласно DIN 46245).
• Независимость от полярности подключения.

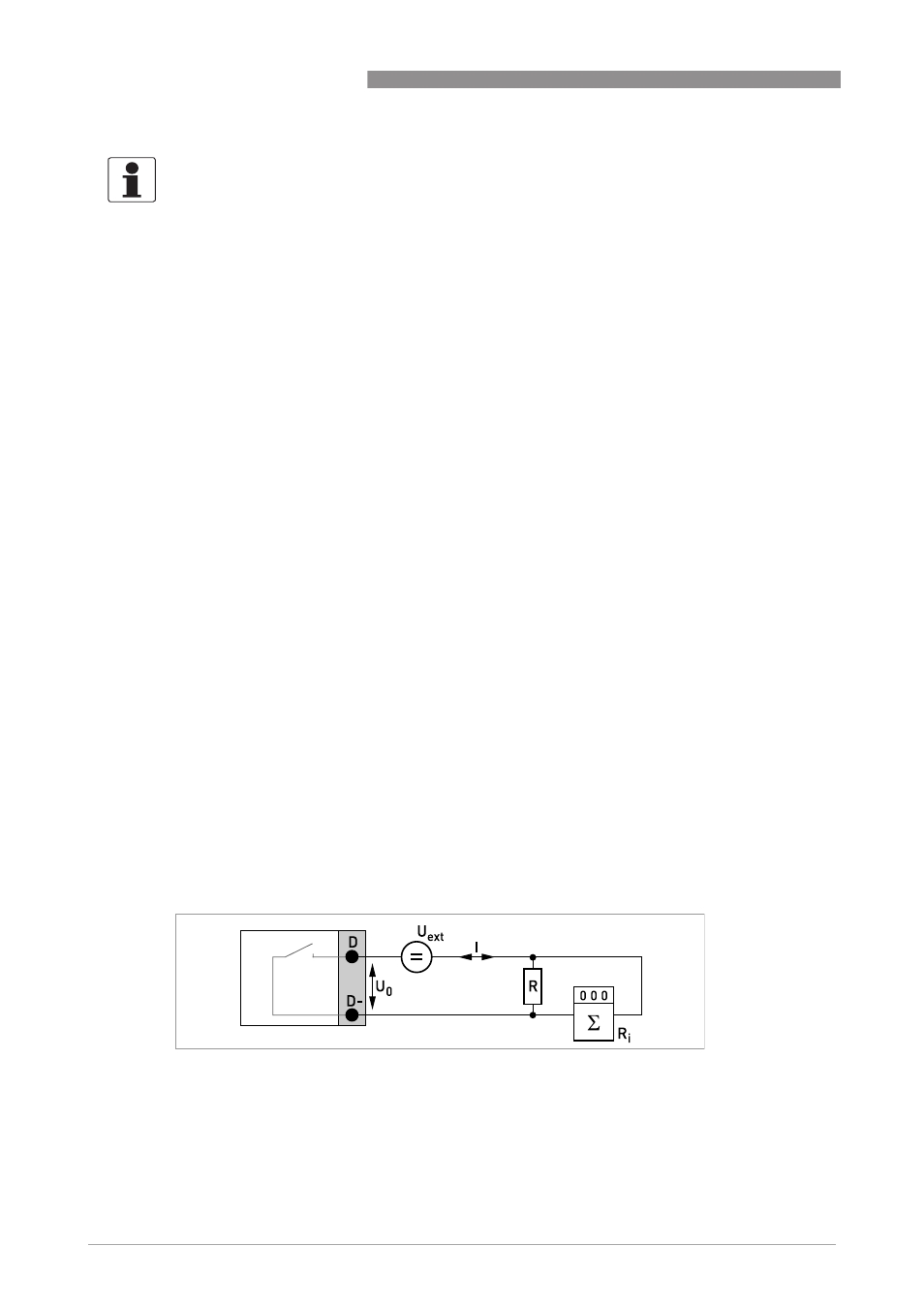

P
иcyнoк 4-8: Пассивный импульсный / частотный выход P
p
