Описание интерфейса HART
9
143
MFC 400
www.krohne.com 03/2013 - 4002631601 - MA MFC 400 R02 ru

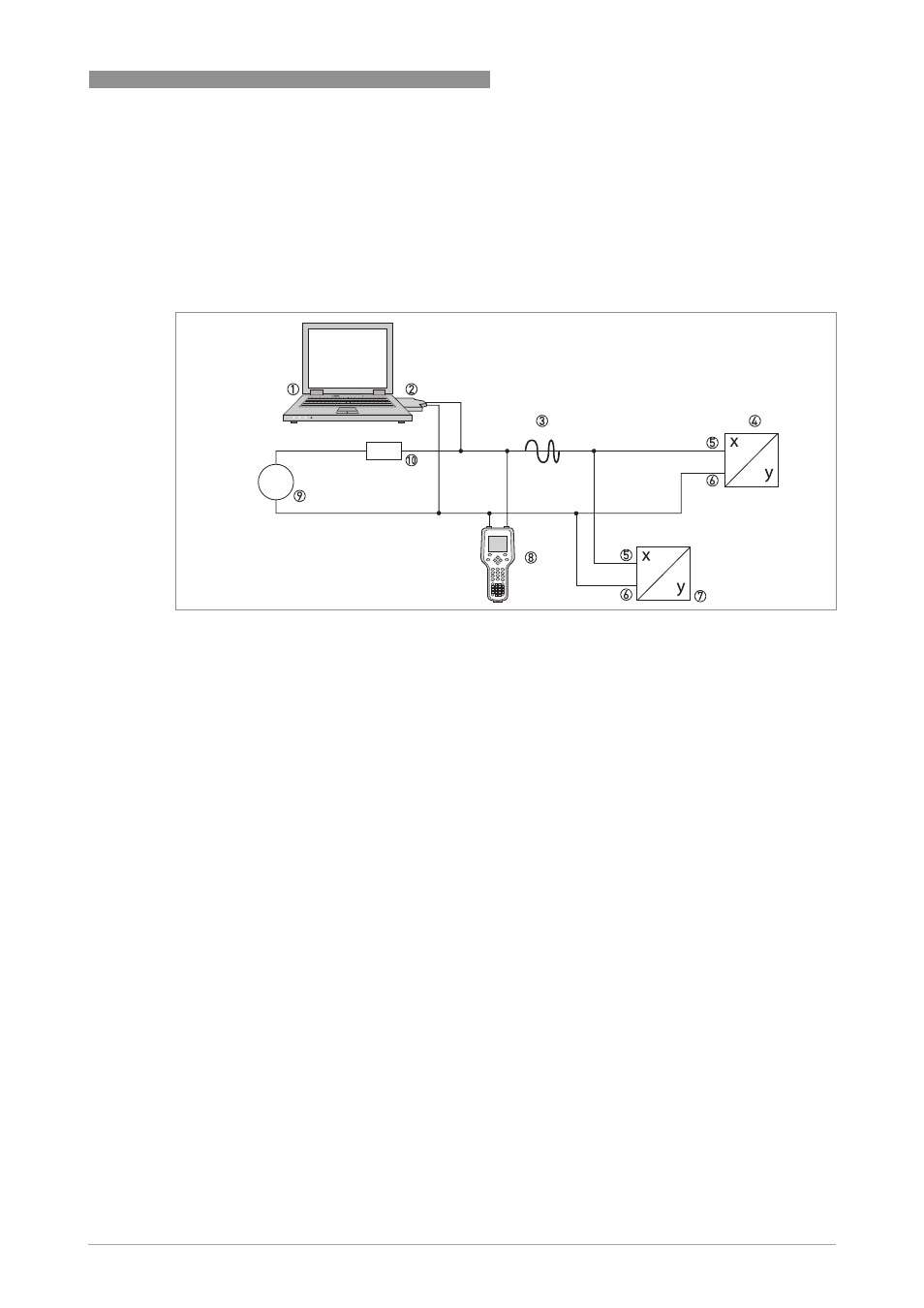

9.3.2 Многоточечное соединение (2-проводное подключение)
В случае многоточечного соединения допускается параллельное подключение до 15 приборов
( данный конвертер сигналов и другие HART ®
- устройства).
Токовые выходы всех приборов должны быть пассивными!
1 Основное главное устройство
2 Модем HART
®
3 Сигнал HART ®
4 Другие устройства HART ® или данный электронный конвертер (также см. 7)
5 Клеммы A (C) электронного конвертера
6 Клеммы A- (C-) электронного конвертера
7 Электронный конвертер с адресом > 0 и пассивным токовым выходом, подключение до 15 (подчиненных) устройств
8 Вторичное главное устройство
9 Источник питания
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
