Электрический монтаж
4
41
MFC 400
www.krohne.com
03/2013 - 4002631601 - MA MFC 400 R02 ru
4.10.3
Базовая версия входных и выходных сигналов
Активный токовый выход (HART
®
),
базовая версия входных/выходных сигналов
• U
встр, ном
= 24
В пост. тока, номин. значение
• I ≤ 22 мА
• R
L
≤ 1 кОм
Пассивный токовый выход (HART
®
),
базовая версия входных/выходных сигналов
• U
встр, ном
= 24
В пост. тока, номин. значение
• U
внеш
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L
≤ (U
внеш
- U
0
) / I
макс
Осторожно!
Соблюдайте полярность подключений.
P

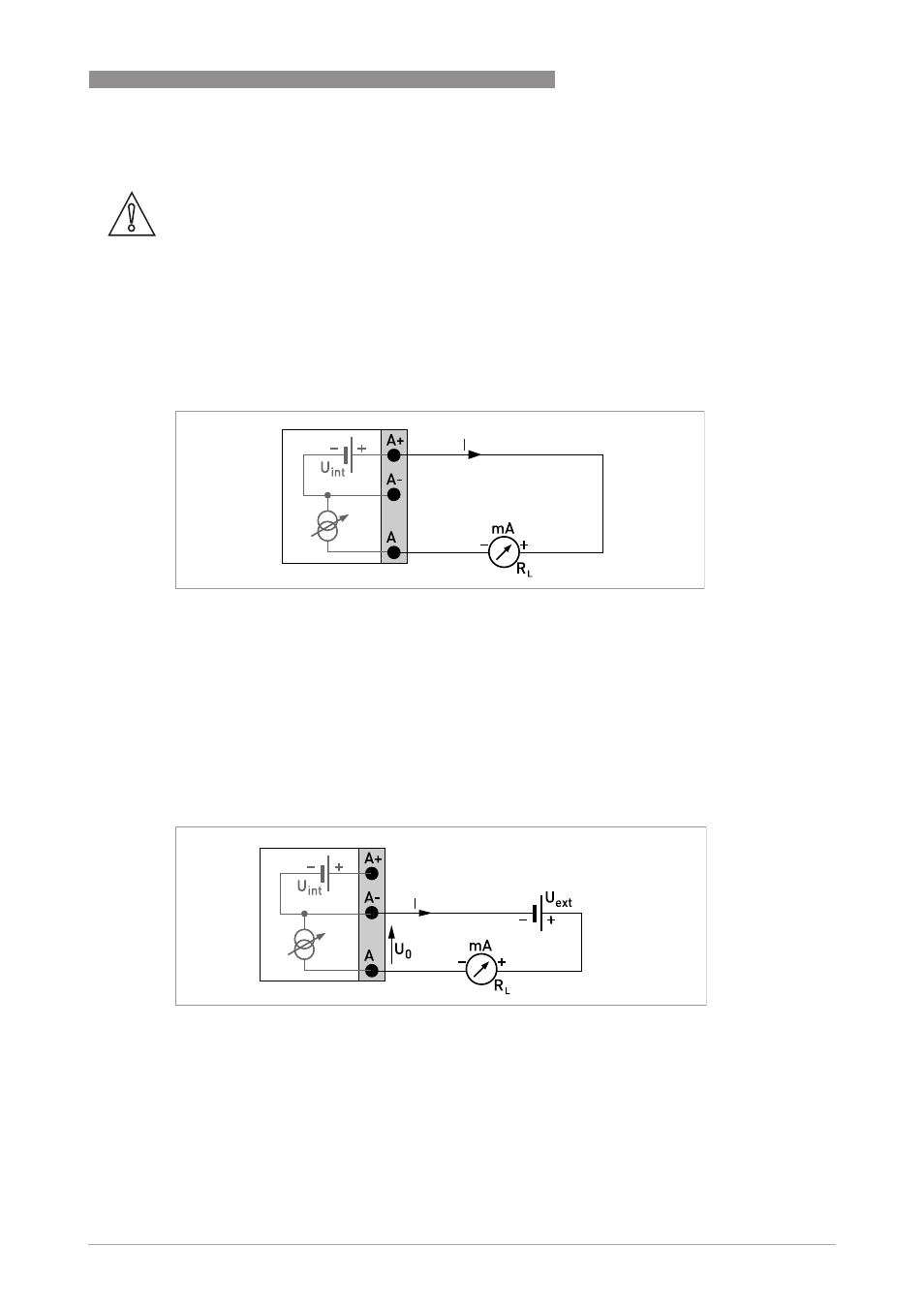

иcyнoк 4-6: Активный токовый выход I
a
P
иcyнoк 4-7: Пассивный токовый выход I
p
