Электрический монтаж

4

25

MFC 400

www.krohne.com

03/2013 - 4002631601 - MA MFC 400 R02 ru

4.4.2

Схема подключения

Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.

P

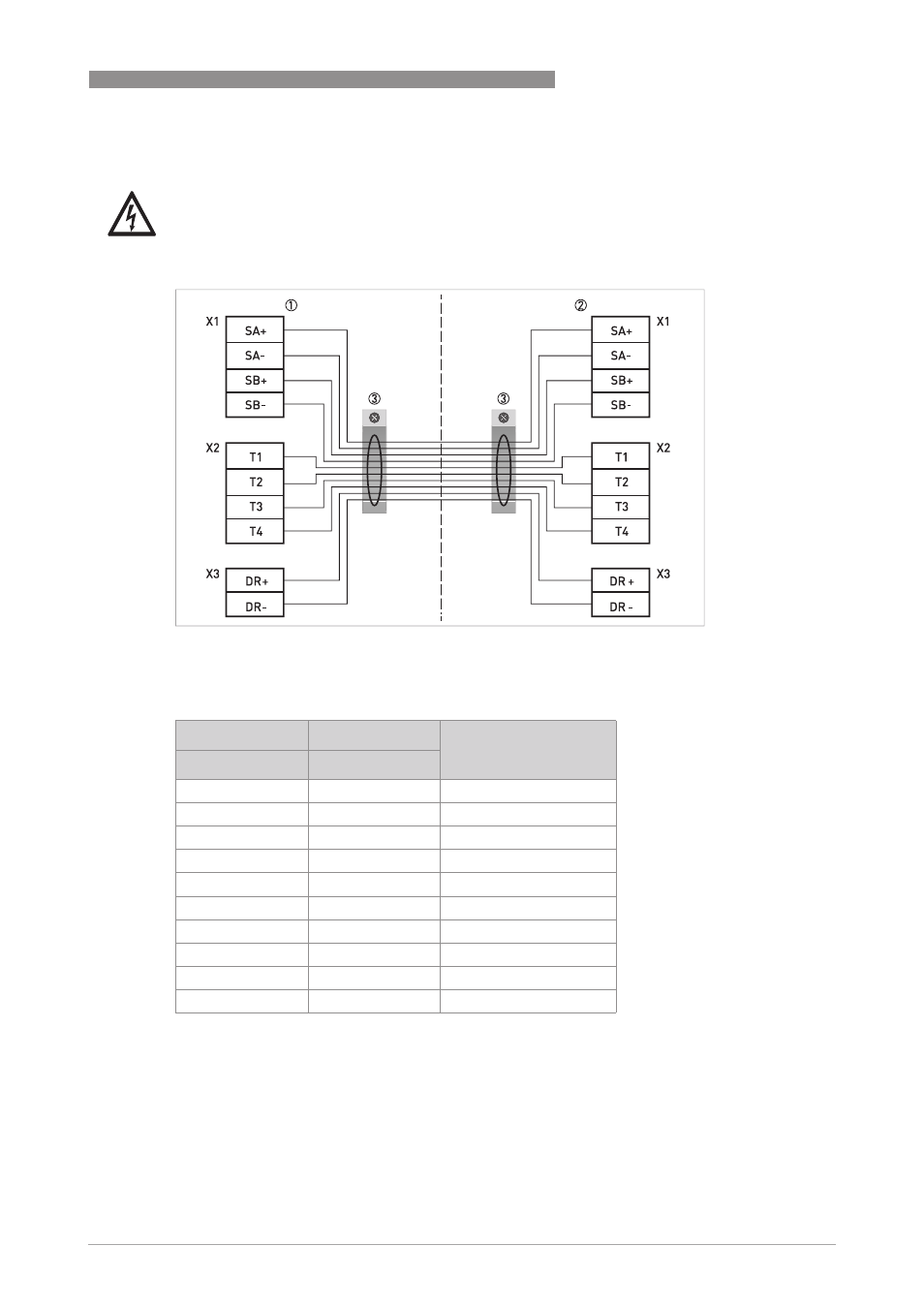

иcyнoк 4-2: Схема подключения

1 Клеммный отсек конвертера сигналов
2 Клеммный отсек первичного преобразователя
3 Подключите экран к клемме с пружинным зажимом (провод заземления и общий экран)

Кабель

Кабель

Соединительная клемма

Кабельная пара

Цвет

1

жёлтый

X1 SA+

1

чёрный

X1 SA-

2

зелёный

X1 SB+

2

чёрный

X1 SB-

3

синий

X2 T1

3

чёрный

X2 T2

4

красный

X2 T3

4

чёрный

X2 T4

5

белый

X3 DR+

5

чёрный

X3 DR-
