4
Электрический монтаж
24
MFC 400
www.krohne.com
03/2013 - 4002631601 - MA MFC 400 R02 ru
4.4.1
Подключение сигнального кабеля - Корпус полевого исполнения и клеммная коробка
первичного преобразователя
1 Открутите крышку клеммного отсека.
2 Протяните подготовленный сигнальный кабель через кабельный ввод.
3 Закрепите сигнальный кабель с помощью зажимной скобы.
4 Подключите проводники, как показано на рисунке. Экран также необходимо подключить к клемме
с пружинным зажимом.
5 Установите крышку на место и завинтите её от руки.
P

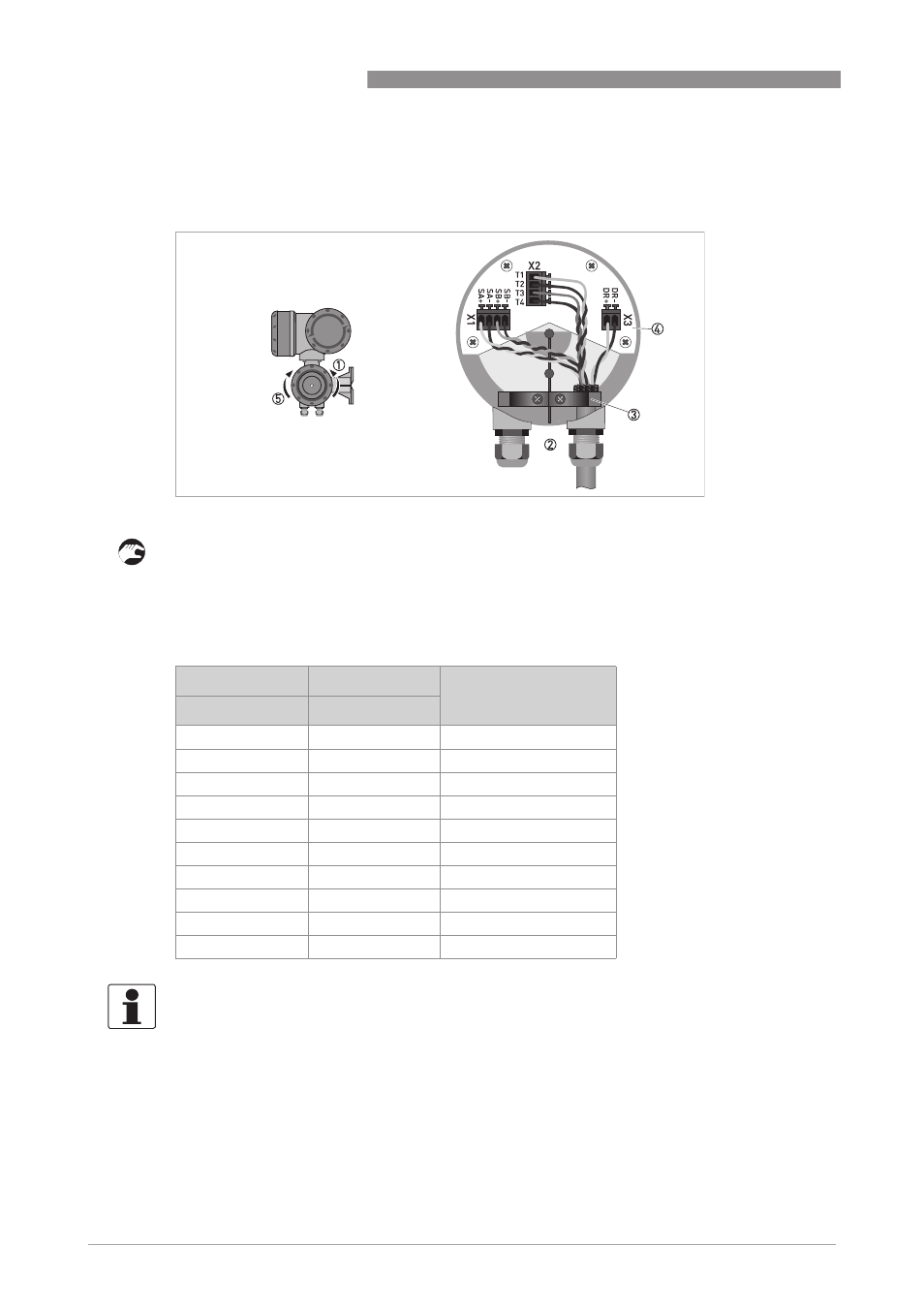

иcyнoк 4-1: Подключение сигнального кабеля - Корпус полевого исполнения и клеммная коробка первичного преобразователя
Кабель
Кабель
Соединительная клемма
Кабельная пара
Цвет
1
жёлтый
X1 SA+
1
чёрный
X1 SA-
2
зелёный
X1 SB+
2
чёрный
X1 SB-
3
синий
X2 T1
3
чёрный
X2 T2
4
красный
X2 T3
4
чёрный
X2 T4
5
белый
X3 DR+
5
чёрный
X3 DR-
Информация!
При каждом открытии крышки корпуса надлежит прочистить резьбу и нанести на нее смазку.
Применяйте только смазочные материалы, не содержащие смол и кислот.
Убедитесь в том, что прокладка корпуса установлена корректно, а также проверяйте ее на
наличие загрязнений и повреждений.
