Описание интерфейса HART
142
MFC 400
www.krohne.com 03/2013 - 4002631601 - MA MFC 400 R02 ru
9.3.1 Подключение "точка к точке" - аналоговый / цифровой режим

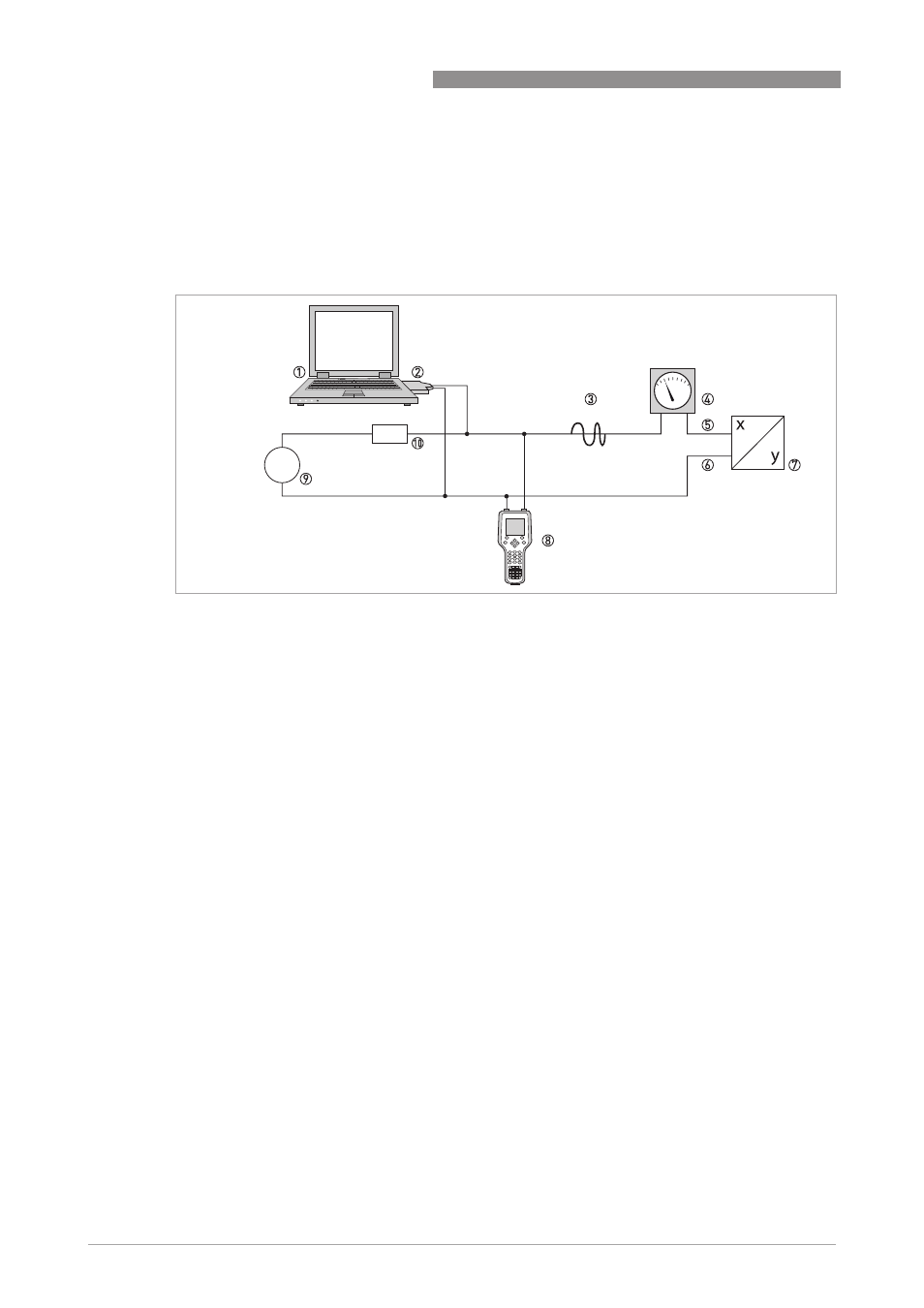

Соединение "точка к точке" между электронным конвертером и главным устройством HART ®
.
Токовый выход на приборе может быть активным или пассивным.
1 Первичное главное устройство
2 Модем с частотным манипулированием или HART
® - модем
3 Сигнал HART ®
4 Аналоговая индикация
5 Клеммы A (C) конвертера сигналов
6 Клеммы A- (C-) конвертера сигналов
7 Конвертер сигналов с адресом = 0 и пассивным или активным токовым выходом
8 Вторичное главное устройство
9 Источник питания для (ведомых) устройств с пассивным токовым выходом
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
