2
Описание прибора
16
MFC 400
www.krohne.com
03/2013 - 4002631601 - MA MFC 400 R02 ru
2.3.2
Электрическое подключение входных и выходных сигналов (на примере базовой
версии)
• A = активный режим; конвертер сигналов обеспечивает питанием все подключенные устройства
• P = пассивный режим; для работы подключенных устройств необходим отдельный источник
питания
• N/C = клеммы не подключены
P

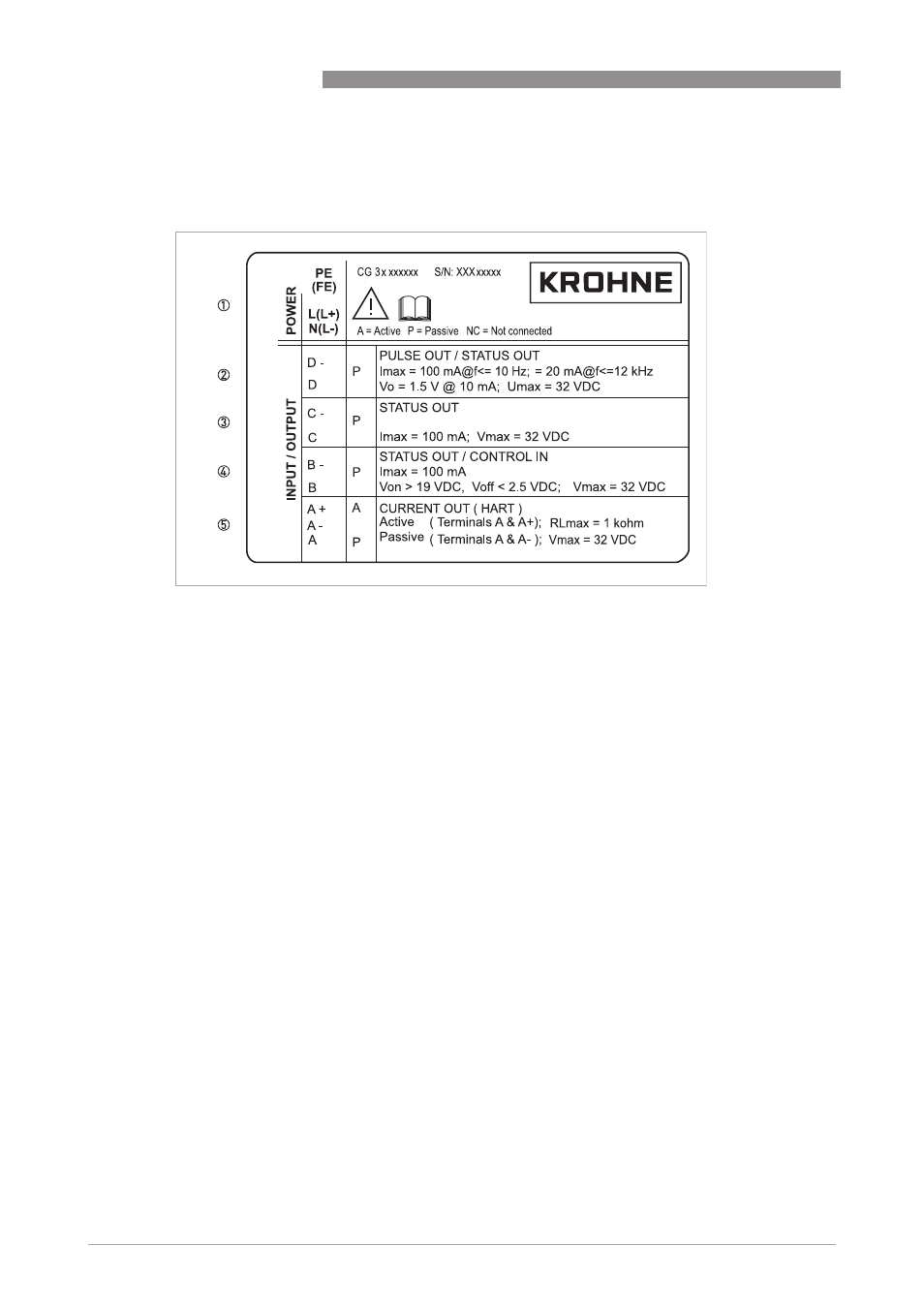

иcyнoк 2-5: Пример шильды прибора с указанием параметров электрических подключений входных и выходных сигналов
1 Электропитание (переменный ток: L и N; постоянный ток: L+ и L-; PE для ≥ 24 В пер. тока; FE для ≤ 24 В пер. и пост. тока)
2 Параметры электрических подключений для соединительной клеммы D/D-
3 Параметры электрических подключений для соединительной клеммы C/C-
4 Параметры подключения для соединительной клеммы B/B-
5 Параметры электрических подключений для клеммы A/A-; клемма A+ используется только в базовой версии
