Электрический монтаж – Инструкция по эксплуатации KROHNE MFC 400 RU
Страница 44
4
Электрический монтаж
44
MFC 400
www.krohne.com
03/2013 - 4002631601 - MA MFC 400 R02 ru
4.10.4
Модульные входные/выходные сигналы и шинные системы
Активный токовый выход (только клеммы токового выхода C/C- совместимы с протоколом
HART
®
),
модульная версия Вх./Вых.
• U
встр., ном.
= 24
В пост. тока
• I ≤ 22 мА
• R
L
≤ 1 кОм
• Символом X обозначаются клеммы A, B или C в зависимости от исполнения конвертера сигналов.
Пассивный токовый выход (только клеммы токового выхода C/C- совместимы с
протоколом HART
®
),
модульная версия Вх./Вых.
• U
внеш.
≤ 32 В пост. тока
• I ≤ 22 мА
• U
0
≥ 1,8 В
• R
L,
макс.
= (U
внеш.
- U
0
) / I
макс.
• Символом X обозначаются клеммы A, B или C в зависимости от исполнения конвертера сигналов.
Осторожно!
Соблюдайте полярность подключений.
Информация!
• Подробная информация по электрическому подключению смотрите Описание входных и
выходных сигналов на странице 39.
• Информация об электрическом подключении шинных систем представлена в отдельной
документации на соответствующие шинные системы.
P

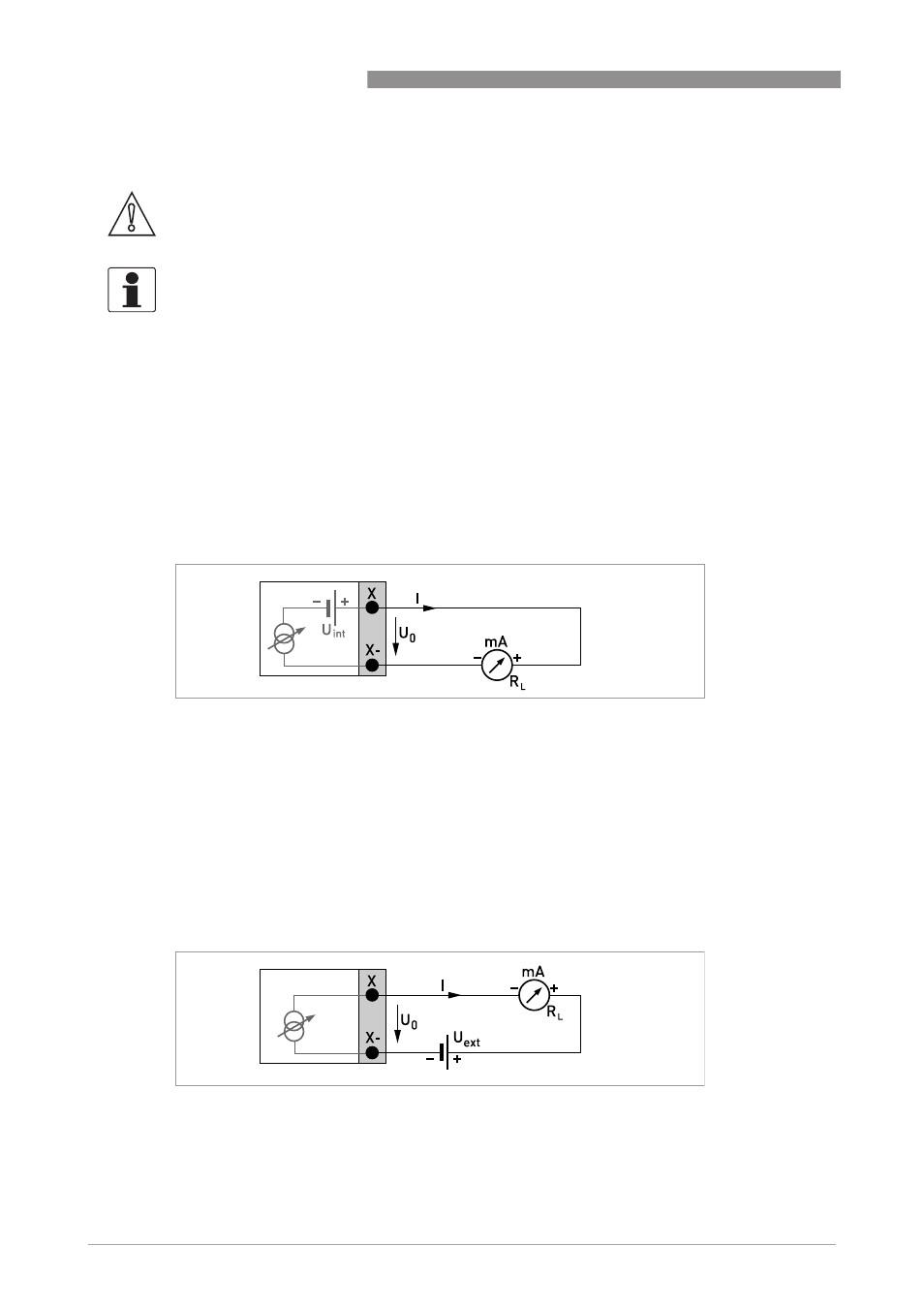

иcyнoк 4-11: Активный токовый выход I
a
P
иcyнoк 4-12: Пассивный токовый выход I
p
