9
Глава 1 Управление Коммутатором
1.1
Варианты Управления
Для управления необходимо настроить коммутатор. Коммутатор обеспечивает два
варианта управления: внеполосное (out-of-band) или внутриполосное (in-band).
1.1.1
Внеполосное управление
Внеполосное управление — это управление через консольный интерфейс.
Внеполосное управление, в основном используется для начального конфигурирования
коммутатора, либо когда внутриполосное управление недоступно. Например,
пользователь может через консольный порт присвоить коммутатору IP-адрес для
доступа по Telnet.
Процедура управления коммутатором через консольный интерфейс, описана ниже:
Шаг 1: Подключить персональный компьютер к консольному (серийному) порту
коммутатора

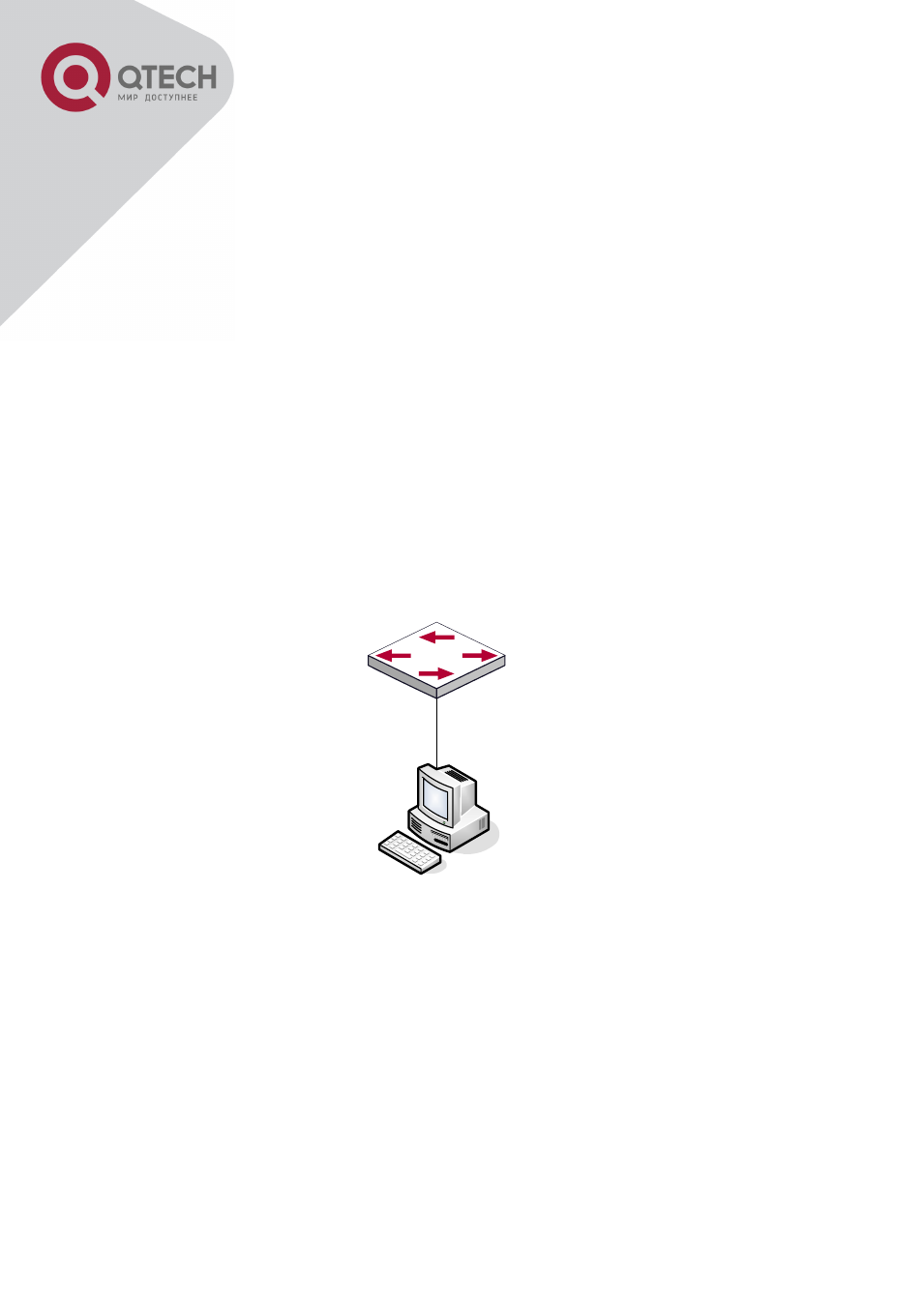

Подключение к
серийному порту
Подключение ПК к консольному порту коммутатора
Как показано выше, серийный порт (RS-232) подключен к коммутатору через серийный
кабель. В таблице ниже указаны все устройства использующийся в подключении.
