197

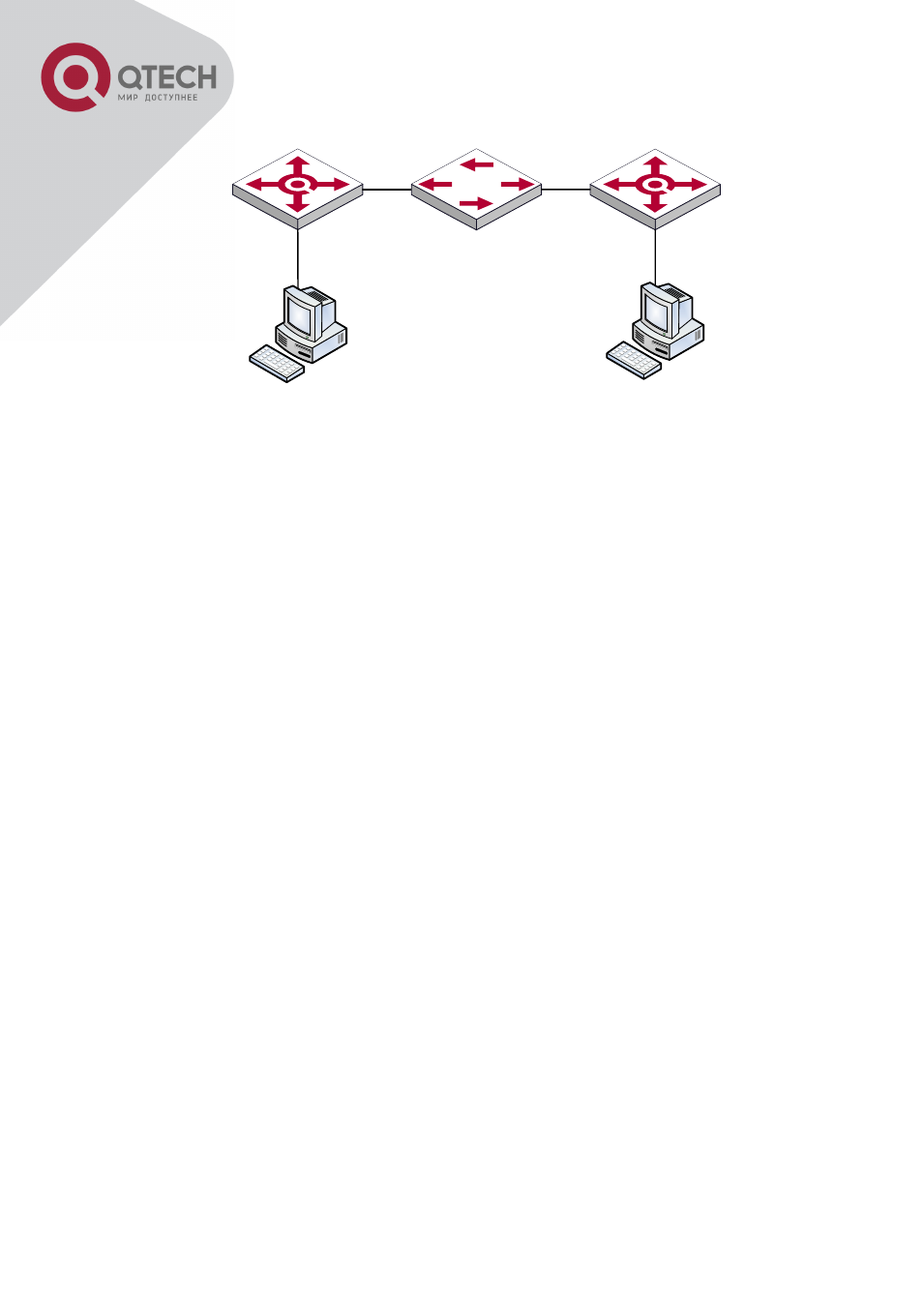

PC-A
Коммутатор A
Коммутатор B
PC-B
Коммутатор C
IPv
6 туннель
Это пример IPv6 туннеля со следующими требованиями к конфигурации: коммутатор
A
и коммутатор B узлы туннеля, с поддержкой двойного стека. Коммутатор C работает
только на IPv4, PC-A и PC-B должны быть доступны друг другу.
Описание настройки:
Настроить два VLAN на коммутаторе A: VLAN1 и VLAN2. VLAN1 это IPv6 домен,
VLAN
2 соединяется с IPv4 доменом.
Настроить IPv6 адрес 2002:caca:ca01:2::1/64 в VLAN1 коммутатора A и включить
функцию RA, настроить IPv4 адрес 202.202.202.1 в VLAN2.
Настроить два VLAN на коммутаторе B: VLAN3 и VLAN4, VLAN4 это IPv6 домен,
VLAN
3 соединяется с IPv4 доменом.
Настроить IPv6 адрес 2002:cbcb:cb01:2::1/64 в VLAN4 коммутатора B и включить
функцию RA, настроить IPv4 адрес 203.203.203.1 в VLAN3.
Настроить туннель на коммутаторе A, исходный IPv4 адрес туннеля - 202.202.202.1,
маршрут туннеля - ::/0
Настроить туннель на коммутаторе B, исходный IPv4 адрес туннеля - 203.203.203.1,
маршрут туннеля - ::/0
Настроить два VLAN на коммутаторе C: VLAN2 и VLAN3. Настроить IPv4 адрес
202.202.202.202 в VLAN2 и настроить IPv4 адрес 203.203.203.203 в VLAN3.
PC-A
и PC-B получают префикс 2002 через коммутатор A и коммутатор B чтобы
автоматически настроить IPv6.
На PC-A делаем ping IPv6 адреса PC-B
Процесс настройки следующий:
SwitchA(Config-if-Vlan1)#ipv6 address 2002:caca:ca01:2::1/64
SwitchA(Config-if-Vlan1)#no ipv6 nd suppress-ra
SwitchA(Config-if-Vlan1)#interface vlan 2
SwitchA(Config-if-Vlan2)#ipv4 address 202.202.202.1 255.255.255.0
