116
Switch(config)#interface ethernet 1/0/11
Switch(Config-If-Ethernet1/0/11)#switchport mode trunk
Switch(Config-If-Ethernet1/0/11)# gvrp
Switch(Config-If-Ethernet1/0/11)#exit
13.2.4
Устранение неисправностей GVRP
Счетчик GARP, установленный на транковых портах на обоих концах магистральной
линии должен быть одинаковым, в противном случае GVRP не сможет работать
нормально. Рекомендуется избегать одновременной работы протоколов GVRP и RSTP
на узле. Если требуется включить протокол GVRP, необходимо сначала выключить
функцию RSTP на портах.
13.3
Конфигурирование туннеля Dot1Q
13.3.1
Общие сведения о туннелях Dot1q
Туннель Dot1q, также называемый QinQ (802.1q-in-802.1q), является расширением
протокола 802.1q. Основная идея заключается в упаковке метки клиентского VLANа
(CVLAN tag
) в метку VLANа сервис-провайдера (SPVLAN tag). Пакет с двумя метками
VLAN
а передается через магистральную сеть интернет-провайдера, таким образом
обеспечивая простой туннель второго уровня для пользователя. Это просто и легко для
управления, применимо только на статических конфигурациях и специально
адаптировано для небольших офисных или метро-сетей, использующих коммутаторы
третьего уровня как магистральное оборудование.

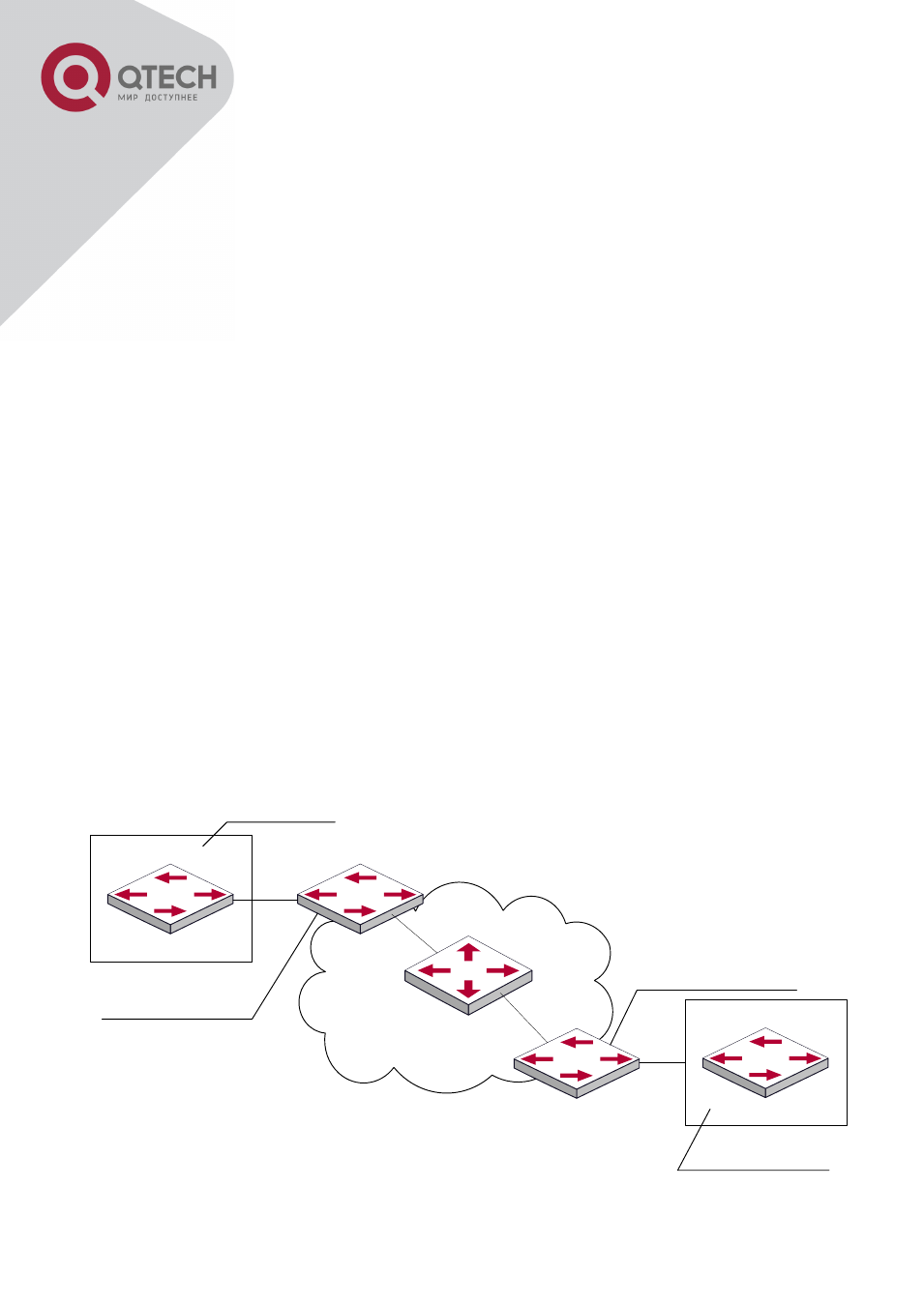

Транковое
соединение
Транковое
соединение
Асимметричное
подключение к
порту
Асимметричное
подключение к
порту
Клиентские
сети2
Клиентские
сети1
CE1
CE2
PE1
P
PE2
Магистраль
На порту PE2,
принадлежащем VLAN3,
включен режим QINQ
На порту PE1,
принадлежащем VLAN3,
включен режим QINQ
На клиентском транковом
порту VLAN200-300
На клиентском транковом
порту VLAN200-300
Межсетевое взаимодействие на основе Dot1q туннеля
