13.1.4
Типичное применение гибридных портов
Сценарий:
Интернет
Switch
Switch
PC PC

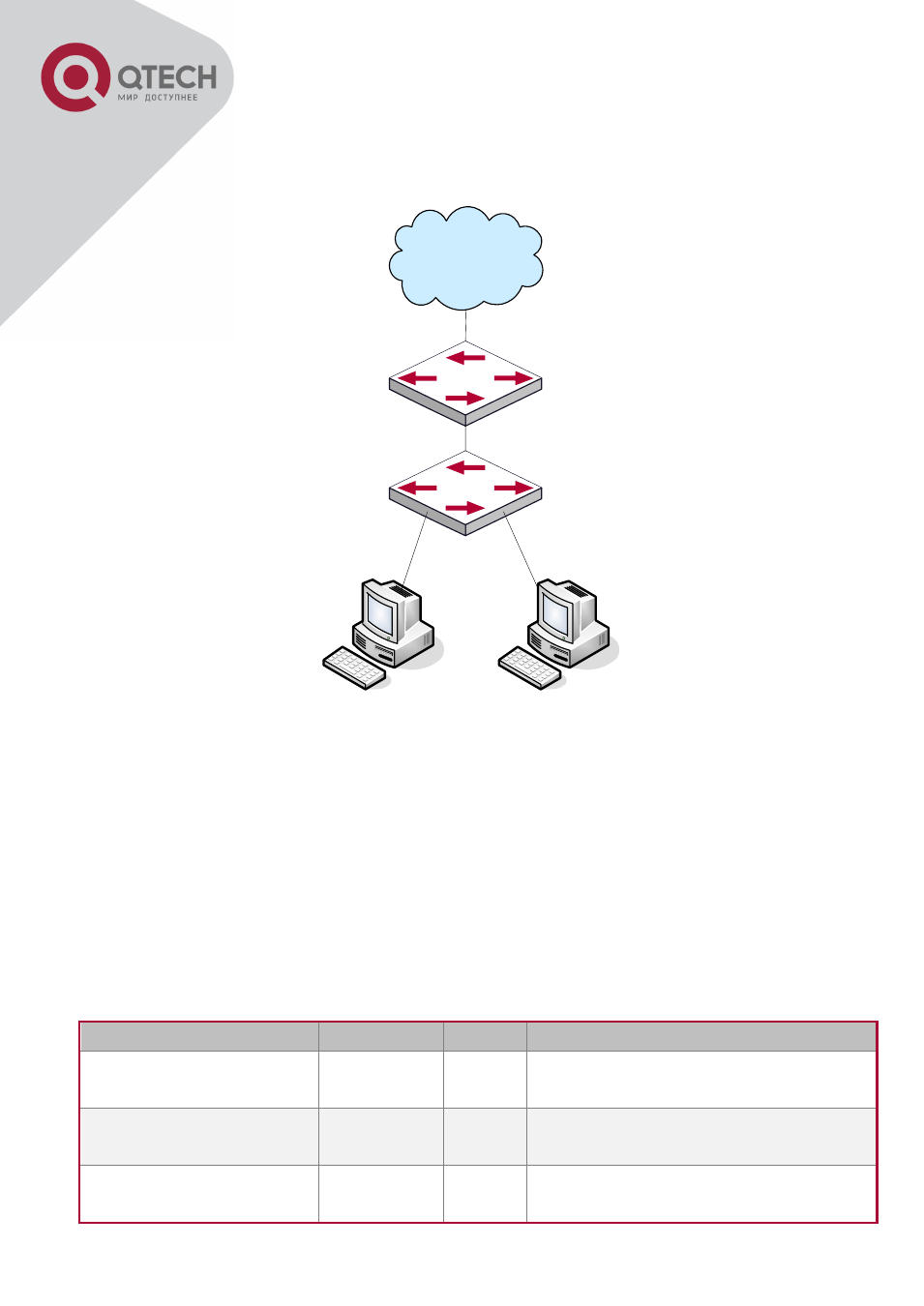

Типичное применение гибридного порта
PC 1 подключен к интерфейсу Ethernet 1/0/7 коммутатора B, PC2 подключен к
интерфейсу Ethernet 1/0/9 коммутатора B. Порт Ethernet 1/0/10 коммутатора А к порту
Ethernet 1/0/10 коммутатора В.
Требуется, чтобы PC1 и PC2 не видели друг друга по соображениям секретности. Но
PC
1 и PC2 должны иметь доступ к другим сетевым ресурсам через шлюз коммутатора А.
Мы можем реализовать эту схему через гибридный порт.
Конфигурация объектов как описано ниже:
Порт Тип PVID Пропускаемые VLANы
Port 1/0/10 of Switch A Access 10
Пропускает пакеты VLANа 10 без
меток.
Port 1/0/10 of Switch B Hybrid 10
Пропускает пакеты VLANов 7,9, 10
без меток.
Port 1/0/7 of Switch B Hybrid 7
Пропускает пакеты VLANов 7, 10 без
меток
