164
QOS area
Server
Switch3
Switch2
Switch1
Trunk

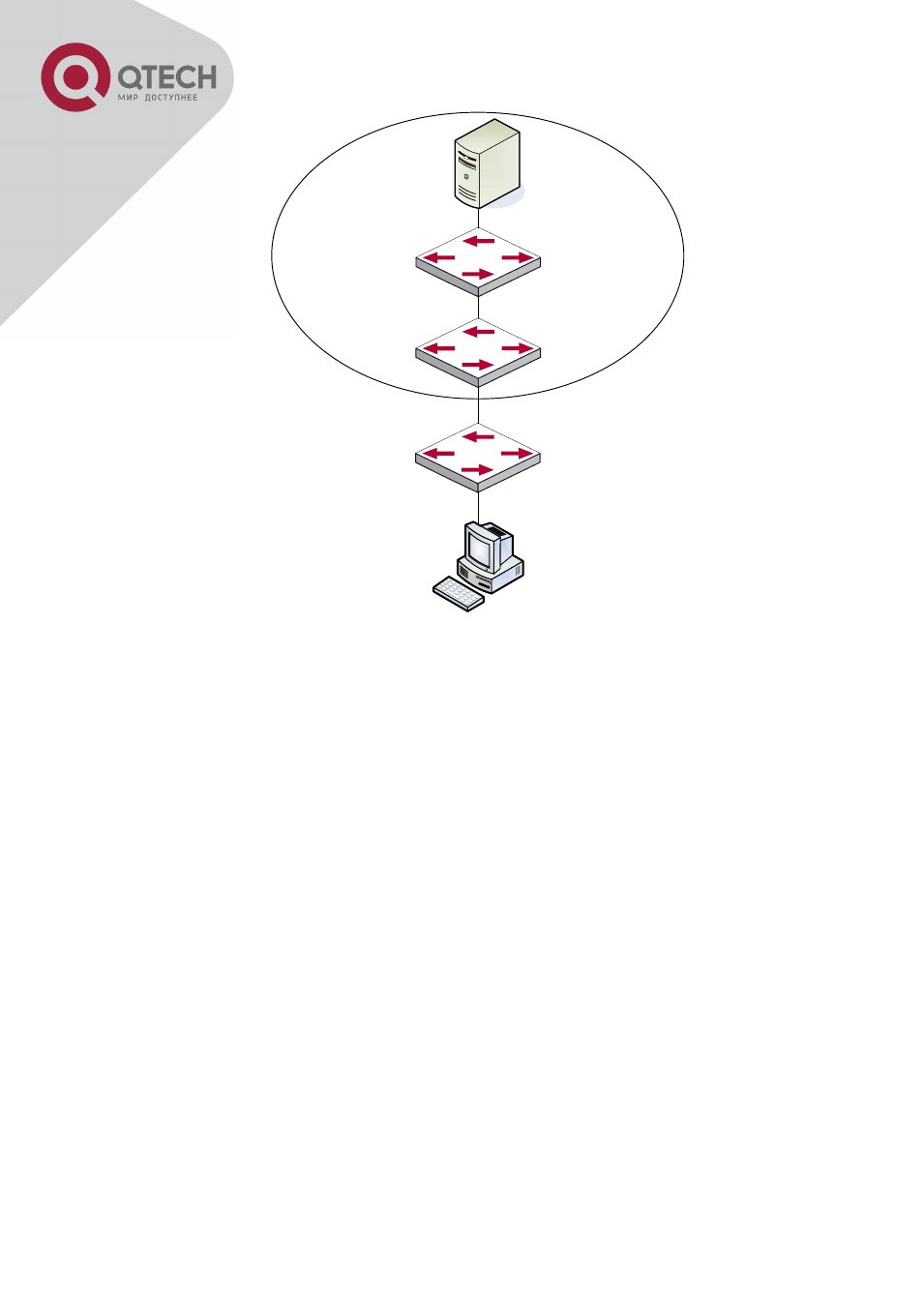

Типовая топология QoS
Как показано на рисунке, внутри области, отмеченной пунктиром находится QoS
домен, Switch1 классифицирует различный трафик и назначает различные приоритеты IP.
Для примера, установим приоритет CoS для пакетов из сегмента 192.168.1.0 равным 5
на порту ethernet1/0/1 (установим внутренний приоритет равным 40 и по умолчанию
трансляцию внутреннего приоритета в dcsp как 40-40, соответствующий IP приоритет
равным 5). Порт, подключенный к Switch2 – транковый. На Switch2 порт Ethernet 1/0/1,
подключенный к Switch1 настроен как доверительный dscp. Таким образом внутри
области QoS пакеты с различными приоритетами будут распределяться в различные
очереди и получат различную полосу передачи.
Этапы конфигурации описаны ниже:
Конфигурация QoS на Switch1:
Switch#config
Switch(config)#access-list 1 permit 192.168.1.0 0.0.0.255
Switch(config)#class-map c1
Switch(Config-ClassMap-c1)#match access-group 1
Switch(Config-ClassMap-c1)#exit
Switch(config)#policy-map p1
