18.1.2

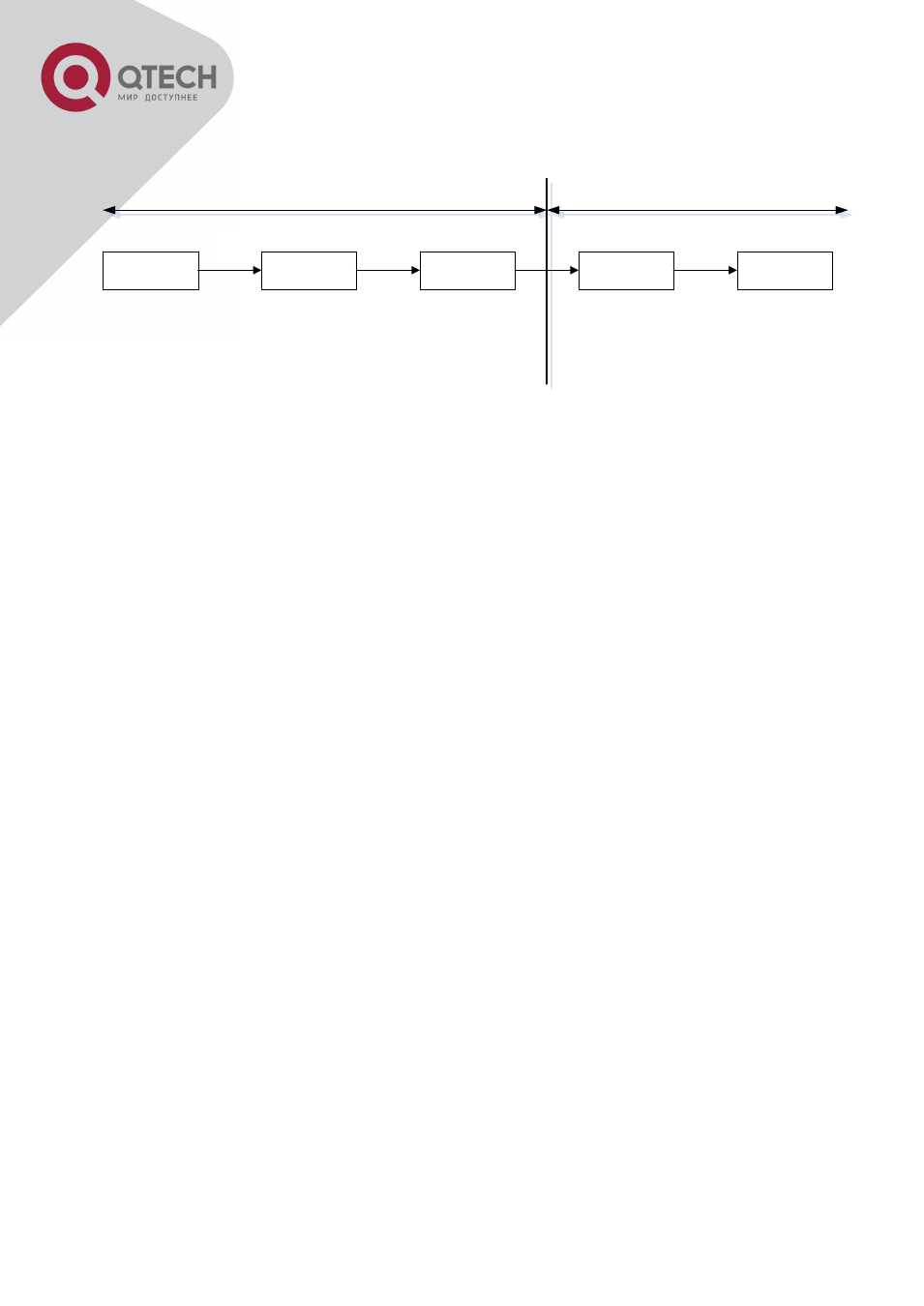

Базовая модель исходящего QoS
Classification
Policing
Remark
Scheduling
Sort the packet traffic
according to the classification
info and convert classification
info to internal priority value
and drop precedence value
Decide whether the traffic
color is single bucket dual
color or dual bucket three
color according to policing
policy
Degrade or discard the
different color packets, and
remark DSCP, TOS, COS
fields
Place packets into priority
queues according to internal
priority and service according
to the queue weight and the
drop precedence
Generate
Internal
Priority
Color
Ingress
Egress
Scheduling
Set the color of packet traffic
according to policing policy
of Egress PolicyMap,
degrade or drop different
color packets
В соответствии с заголовками (включая поля таких величин, как COS и DSCP)
отправляемых пакетов, правилами и перезаписью на выходе делается последнее
изменение QoS по приоритету пакета при отправке.
Регулирование (policing) создает различные правила обработки потоков и
предоставляет полосу для классифицированных потоков. Политика распределения
полосы может быть как «две корзины-два цвета», так и «две корзины -три цвета».
Различные цвета могут присваиваться различным потокам и определяют, будут ли они
сбрасываться или пропускаться. Можно добавить функцию перезаписи для пакетов с
выбранным типом пропускания. Детальное описание процесса исходящего QоS описано
в следующей блок-схеме:
