Switch4(Config-Vlan50)#exit
Switch4(config)#spanning-tree mst configuration
Switch4(Config-Mstp-Region)#name mstp
Switch4(Config-Mstp-Region)#instance 3 vlan 20;30
Switch4(Config-Mstp-Region)#instance 4 vlan 40;50
Switch4(Config-Mstp-Region)#exit
Switch4(config)#interface e1/0/1-7
Switch4(Config-Port-Range)#switchport mode trunk
Switch4(Config-Port-Range)#exit
Switch4(config)#spanning-tree
Switch4(config)#spanning-tree mst 4 priority 0
После настройки, описанной выше, Switch1 будет корневым коммутатором
экземпляра связующего дерева 0 всей сети. В регионе MSTP, к которому относятся
Switch2, Switch
3 и Switch4, Switch 2 является корневым коммутатором региона для
экземпляра связующего дерева 0, Switch3 является корневым коммутатором региона
для экземпляра связующего дерева 3 и Switch4 является корневым коммутатором
региона для экземпляра связующего дерева 4. Трафик VLAN 20 и 30 передается через
топологию экземпляра связующего дерева 3. Трафик VLAN 40 и 50 передается через
топологию экземпляра связующего дерева 4. Трафик с остальных VLAN передается
через топологию экземпляра связующего дерева 0. Порт 1 на Switch2 является
управляющим портом для экземпляров связующих деревьев 3 и 4.

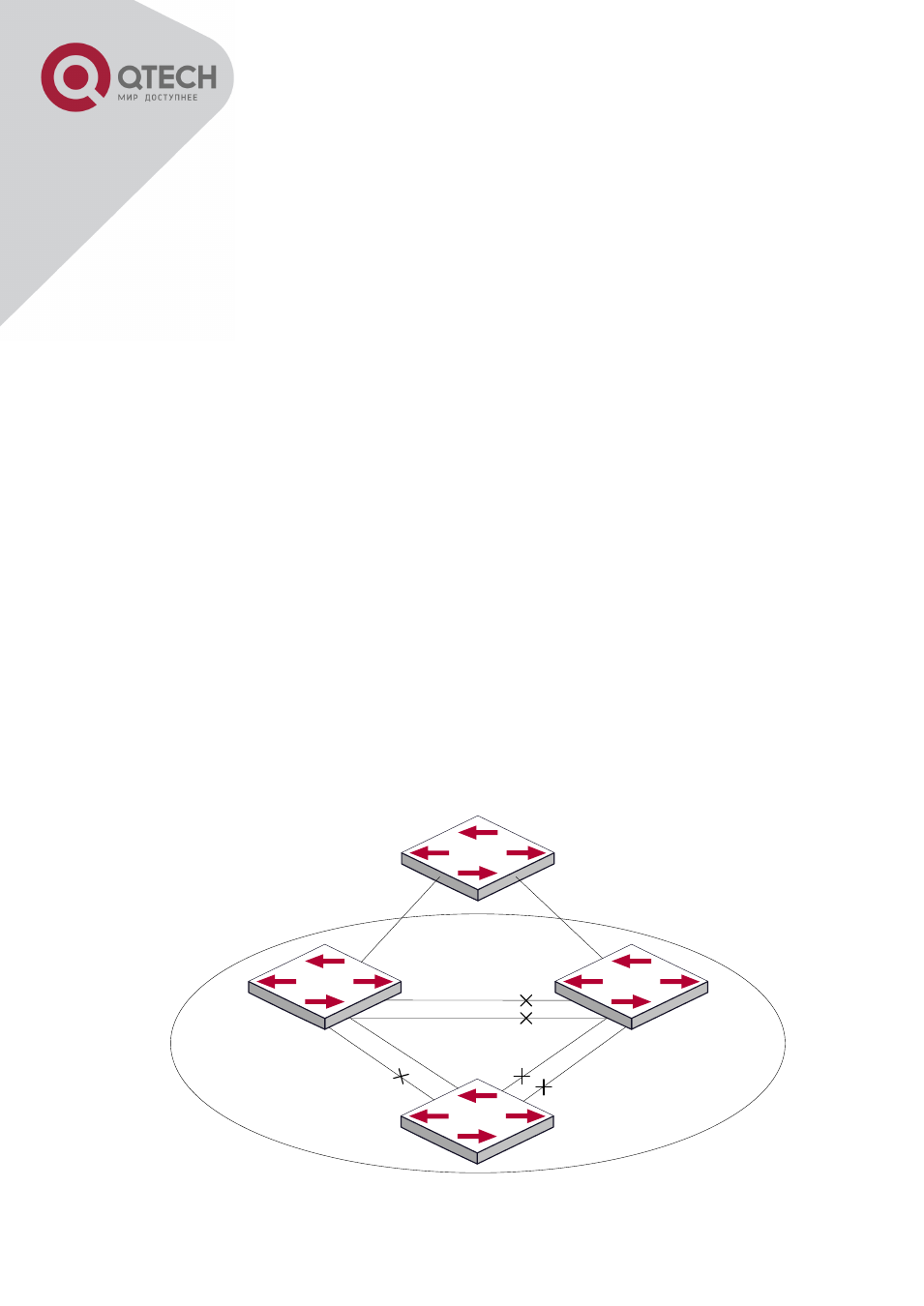

Протокол MSTP путем вычислений генерирует 3 топологии: экземпляров связующих
деревьев 0, 3 и 4. Порты, обозначенные“x” имеют состояние discarding (блокированы).
На остальных портах передача разрешена.
1
1
1
2
2
2
3
3
4
4
5
5
6
6
7
7
Switch 1
Switch 4
Switch 3
Switch 2
