108
VLAN
VLAN100
VLAN200
VLAN
VLAN100
VLAN200
PC
PC
PC
PC
PC
PC
PC
PC
Рабочая
станция
Рабочая
станция
Рабочая
станция
Рабочая
станция
Switch
Switch
Транковый канал

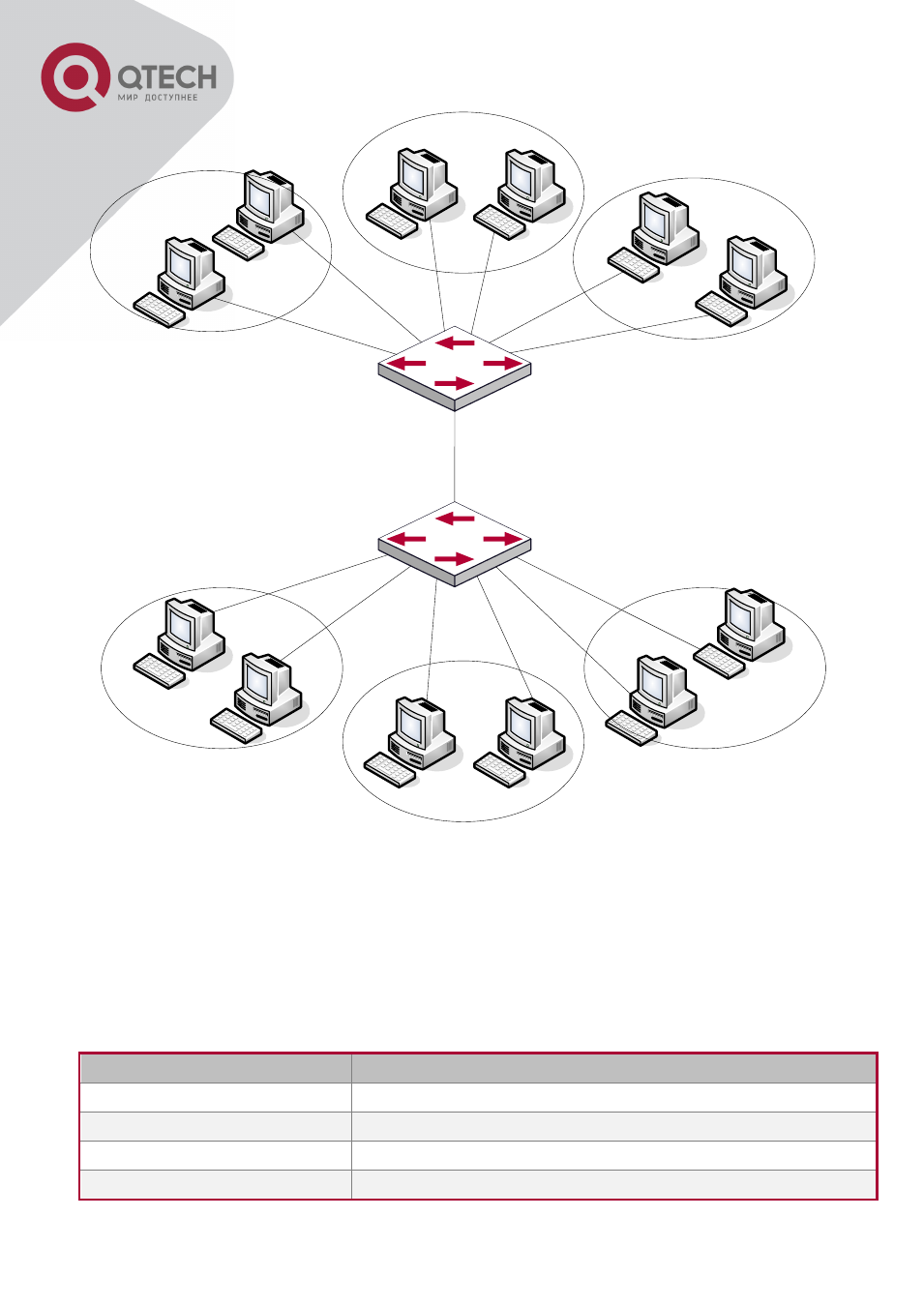

Типичная топология применения VLANа
В соответствии с требованиями приложений и безопасности существующую локальную
сеть необходимо разделить на три VLAN. Три VLAN имеют идентификаторы VLAN2,
V
LAN100 и VLAN200. Эти три VLAN охватывают два различных физических места
размещения: площадки A и B.
На каждой площадке имеется коммутатор, требования к связи между площадками
удовлетворяются, если коммутаторы могут выполнять обмен трафиком VLAN.
Объект конфигурации
Описание конфигурации
VLAN2
Site A and site B switch port 2 -4.
VLAN100
Site A and site B switch port 5 -7.
VLAN200
Site A and site B switch port 8 -10.
Trunk port
Site A and site B switch port 11.
