128
13.6.3
Типовое применение Voice VLAN
Сценарий:
Компания осуществляет голосовую связь через сконфигурированный Voice VLAN. IP-
телефон 1 и IP-телефон 2 могут подключаться к любому порту коммутатора. Надо
обеспечить нормальную связь с другими устройствами через магистральный порт. MAC
адрес IP-телефона 1 - 00-03-0а-11-22-33, он подключен к порту 1/0/1 коммутатора, IP-
телефон 2 имеет MAC адрес 00-03-0f-11-22-55 и подключен к порту 1/0/2 коммутатора.
IP-phone1
IP-phone2
Switch

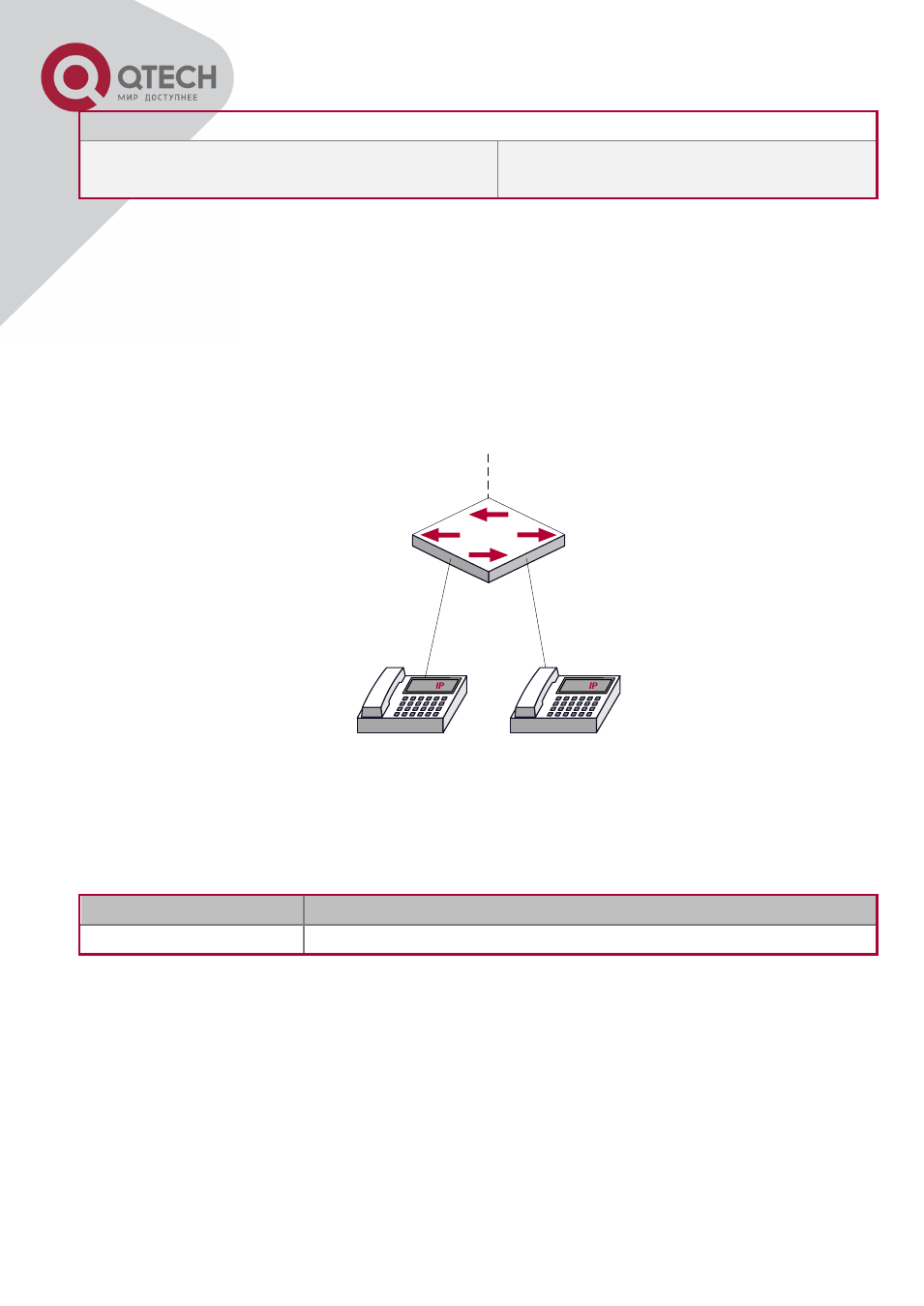

Типовая топология применения голосового VLANа
Объект конфигурации
Описание конфигурации
Voice VLAN
Общая конфигурация коммутатора.
Процедура конфигурирования
Коммутатор 1:
Switch(config)#vlan 100
Switch(Config-Vlan100)#exit
Switch(config)#voice-vlan vlan 100
Switch(config)#voice-vlan mac 00-1f-ce-11-22-33 mask 255 priority 5 name company
Switch(config)#voice-vlan mac 00-1f-ce-11-22-55 mask 255 priority 5 name company
Switch(config)#interface ethernet 1/0/10
Режим конфигурирования порта
switchport voice-vlan enable
no switchport voice-vlan enable
Включение/выключение функции Voice
VLAN
на порту.
