Подключение

02

23

Ru

Подключение с помощью
HDMI

При наличии монитора или дисплея

1

с

интерфейсом HDMI или DVI

2

его можно

подключить к рекордеру с помощью кабеля
HDMI (не прилагается).
Через HDMI может выводиться цифровое видео

без сжатия, а также цифровой звук почти

любого формата.
1

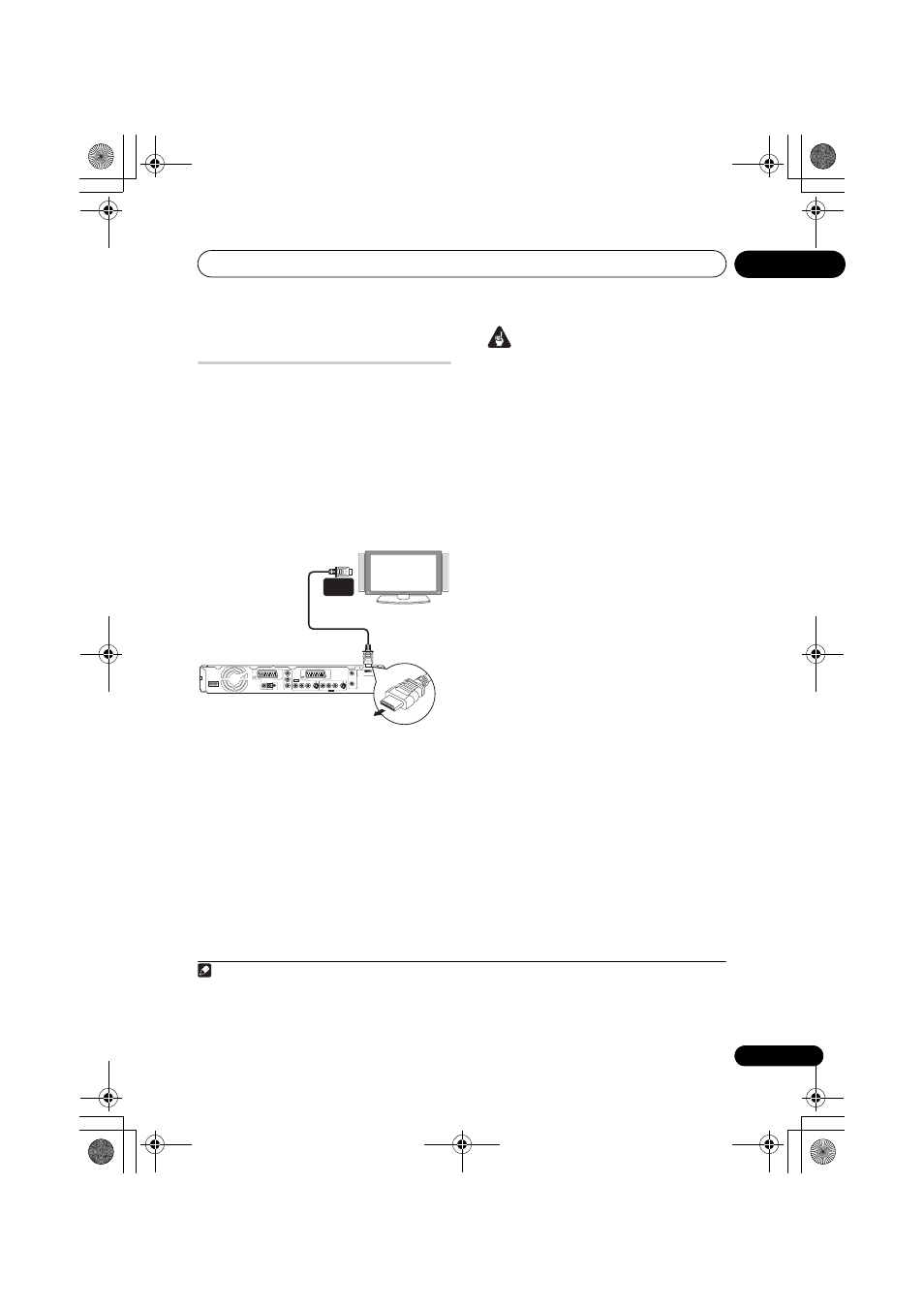

С помощью кабеля HDMI соедините

разъем HDMI OUT (Выход HDMI) на рекордере

с разъемом HDMI на мониторе,

поддерживающем этот интерфейс.

• При правильном подключении стрелка на

разъеме кабеля рекордера должна быть

направлена вниз.

При подключенном компоненте HDMI или

компоненте DVI, совместимом с HDCP,

светится индикатор HDMI.
Настройка HDMI в основном выполняется

автоматически. Однако при необходимости

некоторые настройки можно изменить.

Дополнительные сведения см. в разделе HDMI
Output (Вывод HDMI) (доступен только при

подключенном устройстве HDMI) на стр. 142.

Учтите, что параметры HDMI остаются

неизменными, пока вы не исправите их или не

подключите другое оборудование HDMI.

Внимание

• Подключение HDMI допускается только

для компонентов, поддерживающих

интерфейс DVI и совместимых как с DVI,

так и с защитой HDCP. Для подключения к

разъему DVI необходим кабель с

переходником DVI - HDMI. В то же время

через подключение DVI - HDCP не может

передаваться звук. Дополнительные

сведения можно получить у продавца

оборудования.

• Подключение HDMI может работать с

2-канальными сигналами 32 кГц/44,1 кГц/
48 кГц/96 кГц, 16 бит/20 бит/24 бит с

линейной PCM, а также с Dolby Digital, DTS

и потоками бит звука MPEG.

• Если подключенный компонент совместим

только с Linear PCM, сигнал выводится в

виде Linear PCM (звук DTS не выводится).

• Если подключен плазменный дисплей

Pioneer, выберите на дисплее настройку
HDMI (для получения дополнительной

информации обратитесь к прилагаемой

инструкции).

Примечание

1 Разрешение в пикселах видеовыхода HDMI данного рекордера (в соответствии с форматом ТВ): NTSC (720 x 480i/p, 1280

x 720p, 1920 x 1080i) и PAL (720 x 576i/p, 1280 x 720p, 1920 x 1080i). Если ваш дисплей не поддерживает эти разрешения,
изображение может воспроизводиться с искажениями.

2 Данное устройство рассчитано на соответствие интерфейсу HDMI (интерфейс мультимедиа с высоким разрешением)

версии 1.2a и HDCP версии 1.1. В зависимости от подключенного компонента применение подключения DVI может
привести к ненадежной передаче сигнала.

Дисплей с поддержкой

HDMI

AC IN

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

PB

PR

ANTENNA

IN

OUT

OUTPUT

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT3

HDMI OUT

ВХОД

HDMI
