Подключение

02

20

Ru

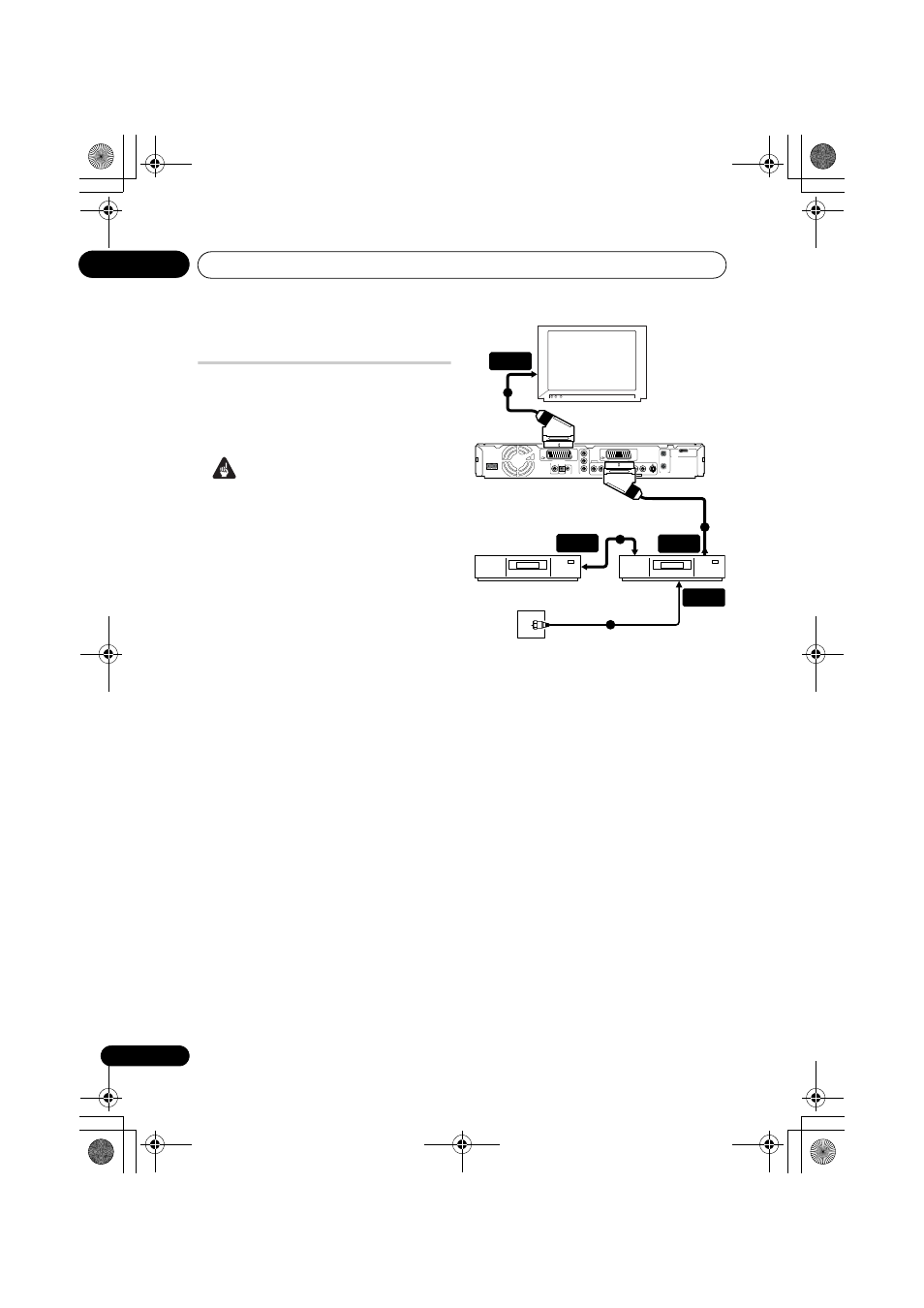

Подключение внешнего

декодера (1)

При наличии специального внешнего декодера

для системы спутникового или кабельного

телевидения выполните описанную ниже

установку. См. схему подключения кабеля G-
LINK™ на предыдущей странице.

Внимание

• Не подсоединяйте декодер

непосредственно к рекордеру.

• Информация, поступающая с декодера

(например, относящаяся к платным услугам

телевидения) отображается только, если

рекордер выключен (находится в режиме

ожидания).

• Для обеспечения правильной записи по

таймеру с помощью этого рекордера

видеомагнитофон/спутниковый ресивер/

приемник кабельного телевидения во время

записи должен быть включен.

• Эта установка не позволяет просматривать

одну телевизионную программу и

одновременно записывать другую.

1

Подсоедините один конец кабеля к

настенной розетке для подключения

антенны/кабельного телевидения, а другой

конец - к входу для антенны на

видеомагнитофоне/спутниковом ресивере/

приемнике кабельного телевидения.
2

Используйте кабель SCART (не входит в

комплект) для подключения декодера к

видеомагнитофону/спутниковому ресиверу/

приемнику кабельного телевидения.
Подробные инструкции см. в руководстве,

прилагаемом к декодеру.
3

Используйте кабель SCART для

подключения видеомагнитофона/

спутникового ресивера/приемника

кабельного телевидения к разъему аудио/

видео AV2(INPUT 1/DECODER) рекордера.
4

Используйте кабель SCART для

подключения телевизора к разъему
AV1(RGB)-TV.

Настенная розетка

дляподключения

антенны/кабельного

телевидения

Видеомагнитофон/

спутниковый

ресивер/приемник

кабельного телевидения

Декодер

AC IN

DIGITAL

OUT

CONTROL

G-LINK

COAXIAL

IN

S-VIDEO

VIDEO

AUDIO

L

R

COMPONENT

VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

OUTPUT

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT3

HDMI OUT

Телевизор

1

4

2

3

РАЗЪЕМ

SCART AV

РАЗЪЕМ

SCART AV

РАЗЪЕМ

SCART AV

ВХОД

AНТЕННЫ
