Глава 2
Подключение

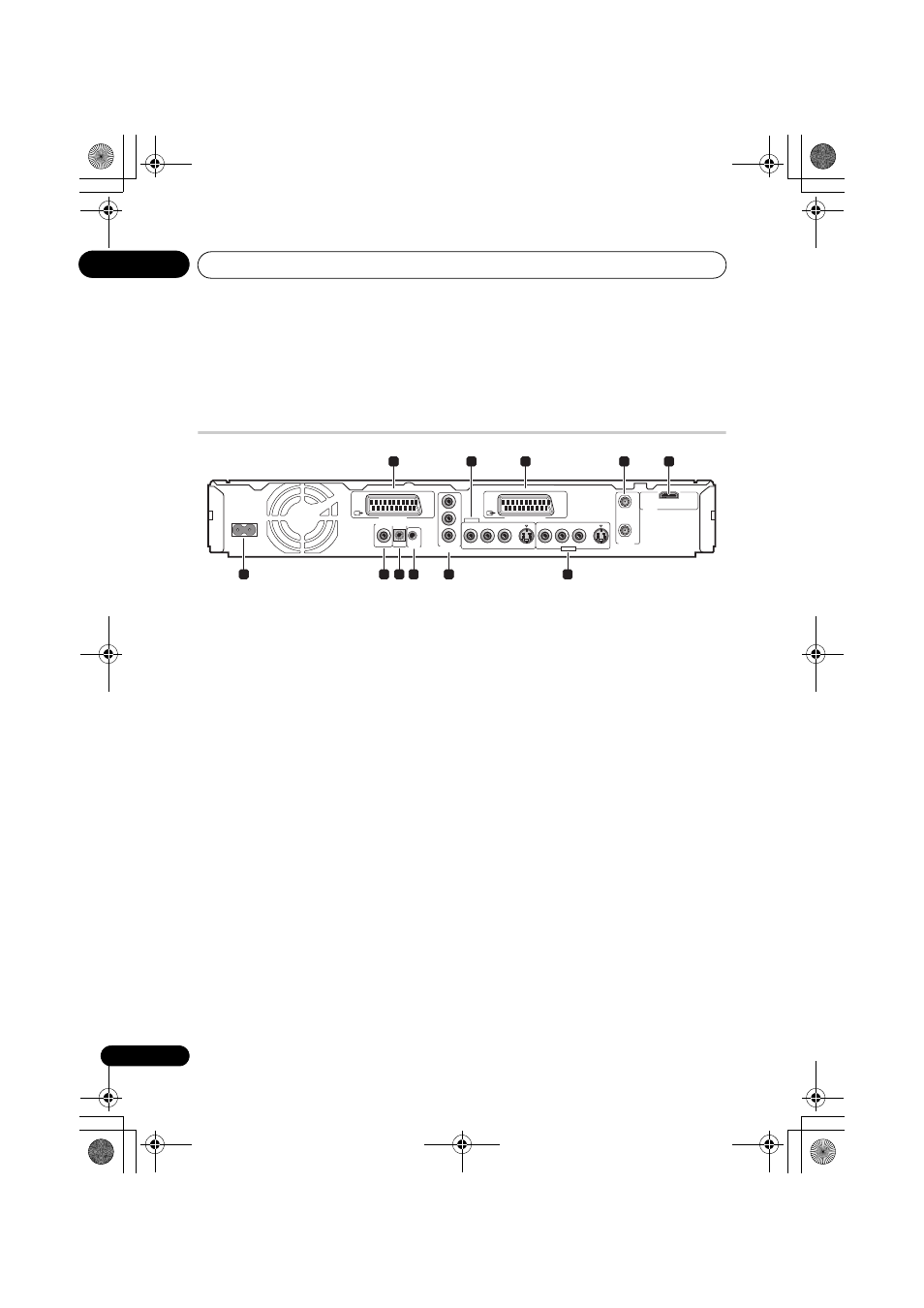

Разъемы на задней панели
1
AV1(RGB)-TV
Разъем AV
Выходной разъем аудио/видео типа SCART для
подсоединения к телевизору или другому
оборудованию с разъемом SCART. В качестве
видеовыхода можно выбрать видеосигнал,
сигнал S-video или RGB. Сведения по установке
видеовыхода см. в разделе AV1 Out (Выход AV1)
на стр. 135.
2
OUTPUT (
ВЫХОД)
Гнезда вывода аналоговых аудиосигналов в
стереофоническом режиме, видеосигналов и
сигналов S-video, используемые для
подсоединения к телевизору или усилителю/
ресиверу AV.
3
AV2(INPUT 1/DECODER)
Разъем AV
Входной/выходной разъем аудио/видео типа
SCART для подсоединения к
видеомагнитофону или другому оборудованию
с разъемом SCART. В качестве входного
сигнала принимается видеосигнал, сигнал S-
video или RGB. Сведения по установке входа
см. в разделе AV2/L1 In (Вход AV2/L1) на
стр. 136.
4
ANTENNA IN (RF IN)/OUT
Подсоедините телевизионную антенну к гнезду
ANTENNA IN (RF IN) (ВХОД АНТЕННЫ) (ВХОД
РЧ). Сигнал передается через гнездо ANTENNA
OUT (
ВЫХОД АНТЕННЫ), которое соединено с
телевизором.
5
HDMI OUT (
Выход HDMI)
Вывод сигнала в формате HDMI для
обеспечения высококачественного цифрового
звучания и изображения.
6
Гнездо AC IN (вход питания переменного
тока)
7
DIGITAL OUT COAXIAL (
ЦИФРОВОЙ
ВЫХОД КОАКСИАЛЬНЫЙ)
Коаксиальное цифровое аудиогнездо для
подключения к аудио/видеоусилителю или
ресиверу, декодеру Dolby Digital/DTS/MPEG
или другому оборудованию с цифровым
входом.
8
CONTROL IN (
ВХОД УПРАВЛЕНИЯ)
Используется для управления рекордером через
датчик дистанционного управления другого
компонента марки Pioneer, имеющего разъем
CONTROL OUT (
ВЫХОД УПРАВЛЕНИЯ) и
значок Pioneer . Подсоедините разъем
CONTROL OUT другого компонента к разъему
CONTROL IN рекордера с помощью кабеля с
мини-разъемом.
9
G-LINK™
Служит для подключения комплектного кабеля
G-LINK™, с помощью которого система
GUIDE Plus+™ может управлять внешним
спутниковым ресивером и т.д.
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT3
HDMI OUT
1
2
6
7
8
9
10
11
3
4
5
