Дополнительная информация
17
161
Ru

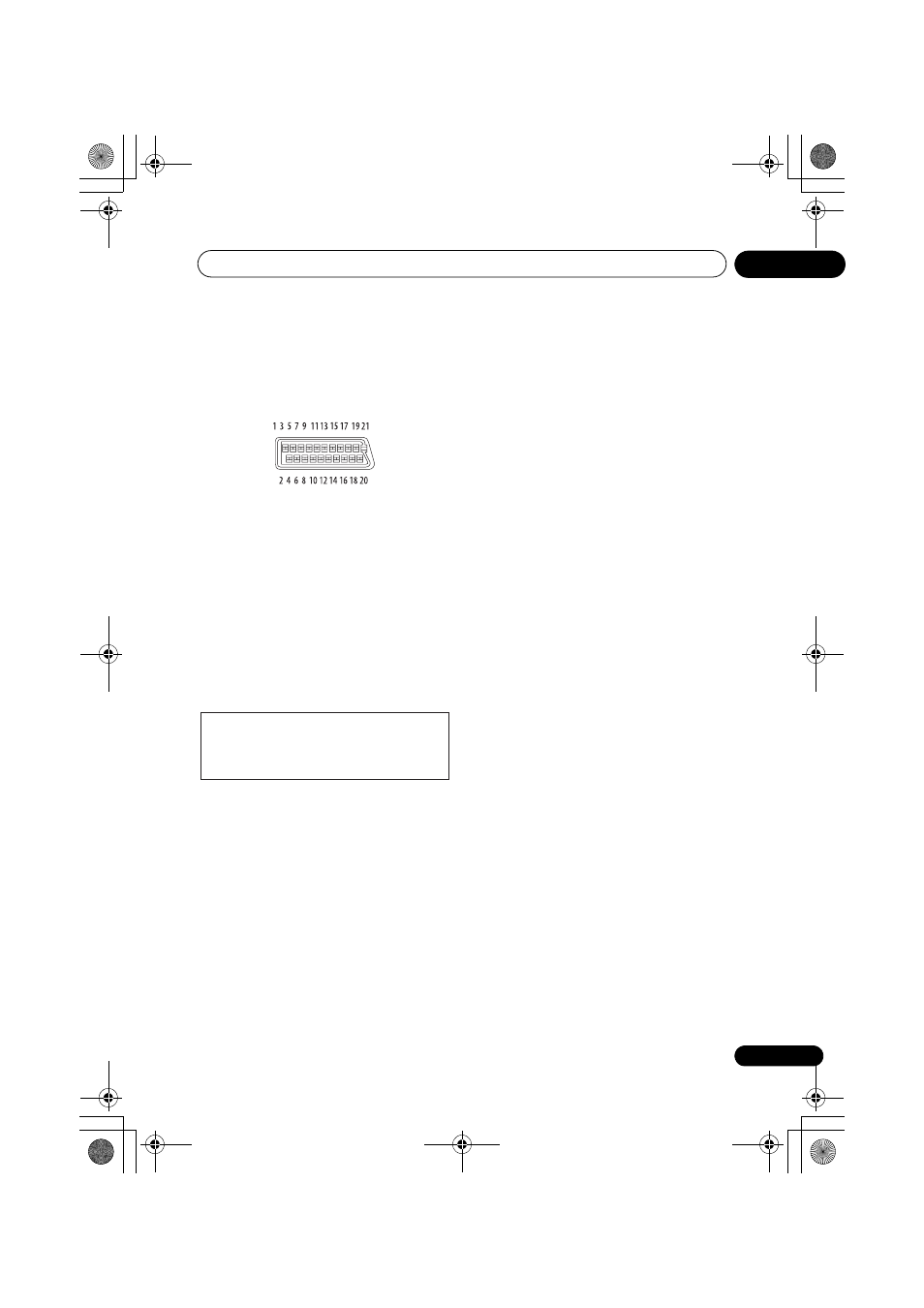

Разъемы AV (назначение 21-контактного
разъема)
Входной/выходной разъем AV
. . . . . . . . . . . . . . . . . . . . . . . .21-контактный разъем
Этот разъем обеспечивает передачу видео- и
аудиосигналов при подключении к совместимому
цветному телевизору или монитору.
Номер контактаAV1(RGB)-TV / AV2(INPUT 1/
DECODER)
1 . . . . . . . . . . . Аудиовыход 2/П / Аудиовыход 2/П
2 . . . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 2/П
11 . . . . . . . . . . . . . . . . . . . . . . . . Выход G / Вход G
3 . . . . . . . . . . . .Аудиовыход 1/Л / Аудиовыход 1/Л
6 . . . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 1/Л
15 . . . . . . . . . . . . . .Выход R или C / Вход R или C
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Земля
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Земля
7 . . . . . . . . . . . . . . . . . . . . . . . . . Выход B / Вход B
19 . . . . . . . Видеовыход или Выход Y/Видеовыход
20 . . . . . . . . . . . . . . . . . . – / Видеовход или Вход Y
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Состояние
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Земля
Это изделие снабжено комплектом шрифта
FontAvenue
®
, который лицезируется NEC
Corporation. FontAvenue - это
зарегистрированный торговый знак NEC
Corporation.
