Подключение
02
21
Ru
Подключение внешнего
декодера (2)

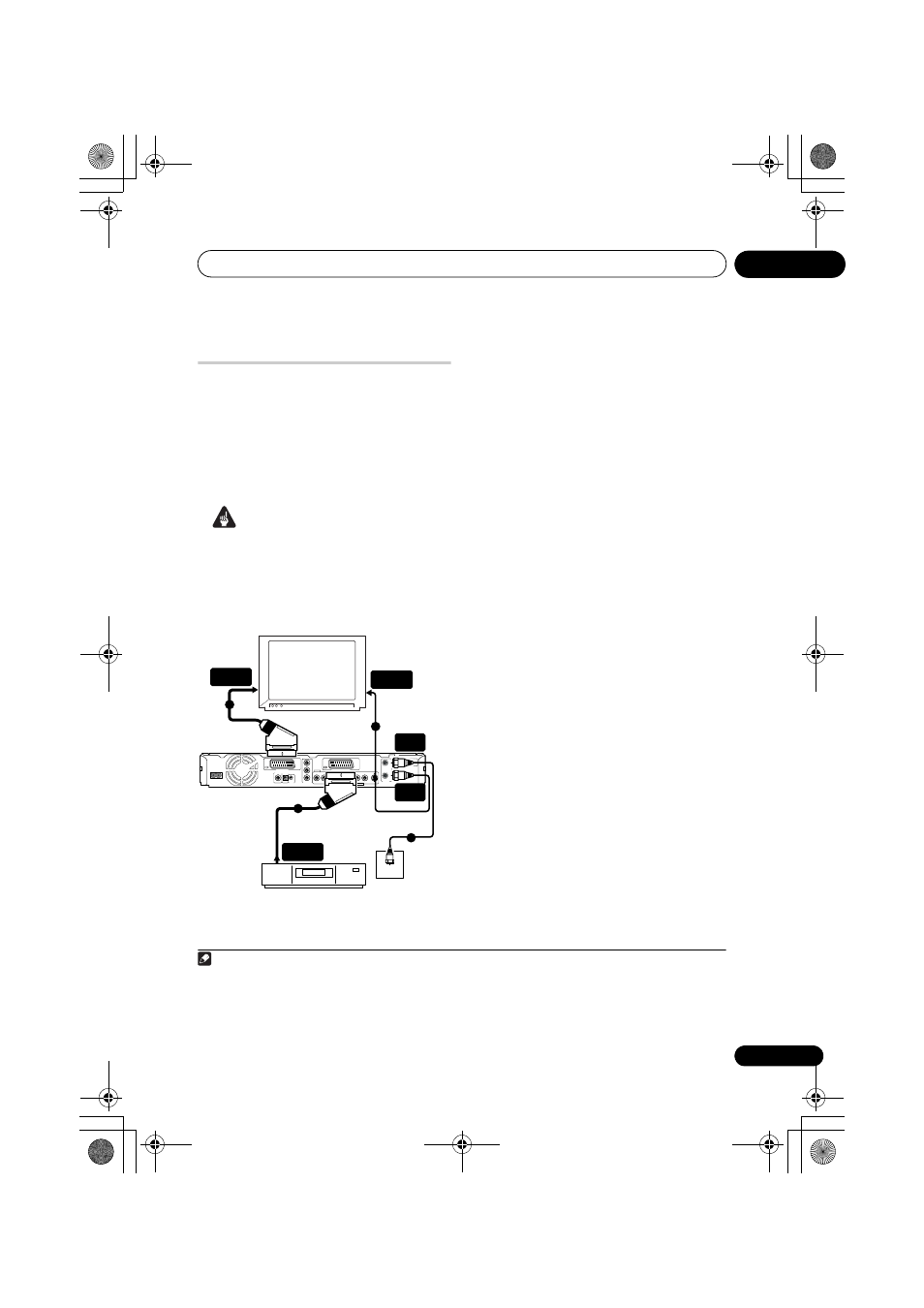

При наличии только декодера подсоедините его
к рекордеру и телевизору, как показано ниже.
1
Установка, описанная на этой странице,
позволяет:
• запись каналов, транслируемых с
колебаниями изображения, принимаемых с
помощью встроенного телевизионного
тюнера рекордера.
Внимание
• Не подсоединяйте этот рекордер к другому
компоненту через видеомагнитофон,
спутниковый ресивер или приемник
кабельного телевидения. Всегда
подсоединяйте каждый компонент
непосредственно к телевизору или
ресиверу AV.
1
Подключите антенный кабель, как
показано на схеме.
Это позволит смотреть и записывать
телевизионные каналы.
2
Используйте кабель SCART (не входит в
комплект) для подсоединения разъема
аудио/видео AV1(RGB)-TV к разъему SCART
AV
телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART для
подсоединения разъема аудио/видео
AV2(INPUT 1/DECODER)
к разъему SCART AV
приемника кабельного/спутникового
телевидения.
Это позволит записывать телевизионные
каналы, транслируемые с кодированием.
Примечание
1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup (Начальная
настройка).
• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение Decoder
(
Декодер) (см. раздел AV2/L1 In (Вход AV2/L1) на стр. 136).
• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder (Декодер) каналов,
транслируемых с кодированием, значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов вручную) на
стр. 134).
AC IN
DIGITAL
OUT
CONTROL
G-LINK
COAXIAL
IN
S-VIDEO
VIDEO
AUDIO
L
R
COMPONENT
VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
OUTPUT
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT3
HDMI OUT
Настенная розетка
дляподключения
антенны/кабельного
телевидения
Декодер
Телевизор
ANTENNA
IN (RF IN)
ANTENNA
OUT
1
2
3
1
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВХОД
AНТЕННЫ
