Вид снизу – Инструкция по эксплуатации Dell Inspiron 1501
Страница 7
сетевой разъем
(RJ-45)
разъем для модема
(RJ-11)
разъемы USB
видеоразъем

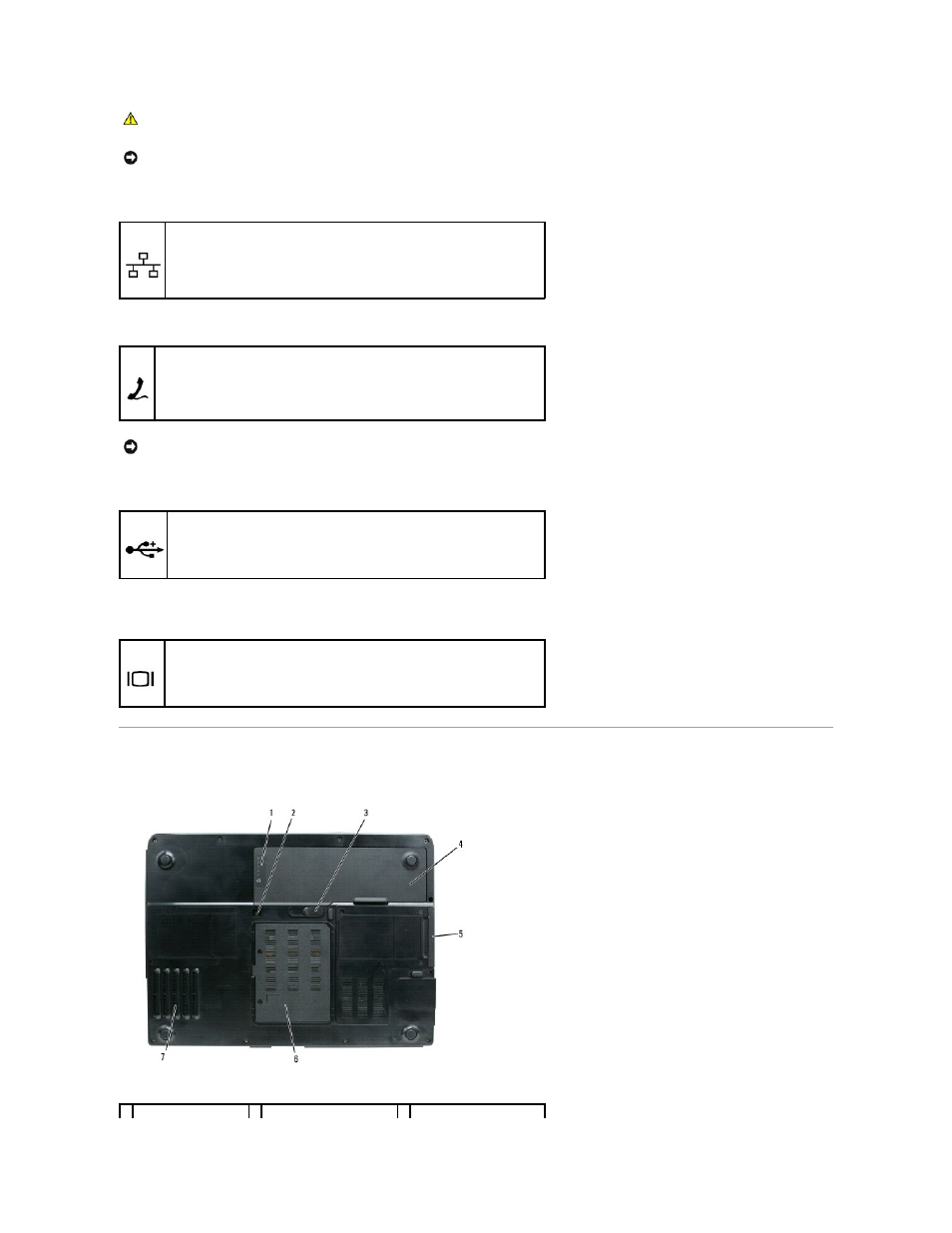

Вид снизу
ПРЕДУПРЕЖДЕНИЕ
.
Адаптер переменного тока работает с электрическими розетками
, используемыми во всем мире. Тем не менее, в
разных странах используются разные разъемы электропитания и сетевые фильтры
. Использование несовместимого кабеля, а также
неправильное подключение кабеля к удлинителю или электросети может привести к повреждению оборудования или пожару
.
ВНИМАНИЕ
.
При отсоединении кабеля адаптера переменного тока от компьютера возьмитесь за разъем
, а не за сам кабель, и потяните его с
усилием
, но осторожно, чтобы не повредить кабель.
Служит для подключения компьютера к локальной сети
. Зеленый и желтый
индикаторы рядом с разъемом указывают на обмен данными в проводной сети
.
Для информации относительно использования сетевого адаптера см
.
интерактивную документацию сетевого адаптера
, поставляемую в комплекте
с компьютером
.
Чтобы использовать встроенный модем
, подключите его к телефонной линии
через соответствующий разъем
.
Дополнительную информацию по использованию модема см
. в интерактивной
документации к модему
, поставляемой с компьютером.
ВНИМАНИЕ
.
Сетевой разъем немного больше по размеру
, чем разъем модема. Чтобы не повредить компьютер, не подсоединяйте телефонный
провод к сетевому разъему
.
Служат для подключения
USB-устройств, таких как мышь, клавиатура или
принтер
. Можно также подключить дополнительный дисковод гибких дисков
непосредственно к разъему
USB, используя дополнительный кабель дисковода
гибких дисков
.
Используется для подключения внешнего
VGA-совместимого монитора.
1 индикатор заряда
2 крепежный винт
3 защелка аккумулятора
