Инструкция по эксплуатации Dell Inspiron 1501
Страница 64
b.
Освободите плату
Mini-Card, отодвигая металлические защелки в направлении задней части компьютера, пока плата слегка не
выдвинется
.
c.
Извлеките плату
Mini-Card из разъема на системной плате.
5.
Установите новую плату
Mini-Card.
a.
Вставьте разъем платы
Mini-Card в разъем на системной плате под углом 45 градусов, а затем вдавите другой конец платы Mini-Card в
защелки
, чтобы она встала на место со щелчком.
b.
Подсоедините два антенных кабеля к плате
Mini-Card (черный кабель к разъему «aux», а белый кабель к разъему «main»).

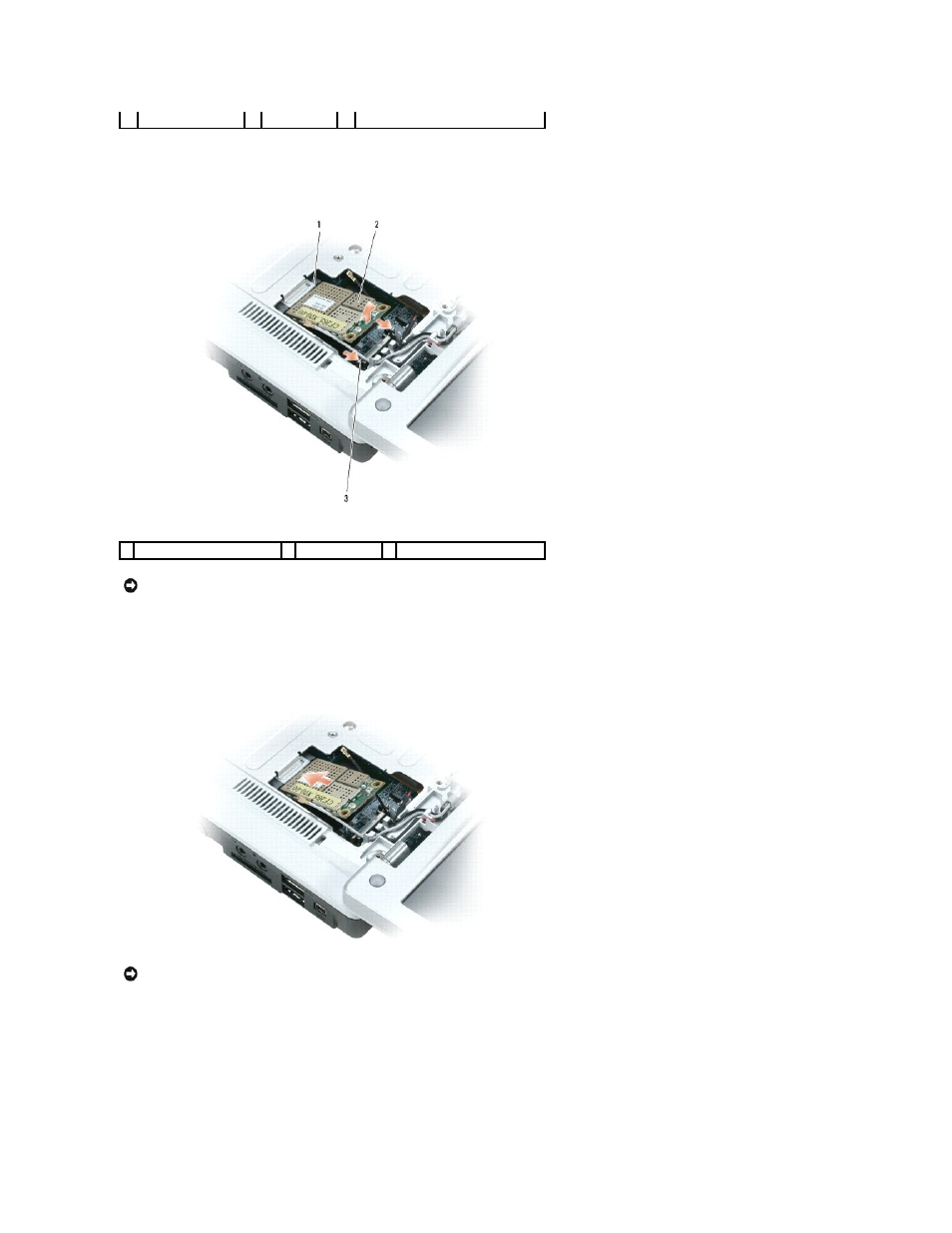

1
плата
Mini-Card
2
кабели
(2)
3
разъемы кабеля антенны
(2)
1 разъем на системной плате
2 плата Mini-Card
3 металлические защелки (2)
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и системной плате и измените направление установки платы
.
ВНИМАНИЕ
.
Во избежание повреждения платы
Mini-Card никогда не размещайте кабели под платой.
