Дисплей
1. Выполните действия , описанные в разделе Перед установкой .
2. Снимите крышку шарнира . См. раздел Крышка шарнира .
3. Выверните шесть винтов , фиксирующих дисплей (два сверху, два снизу и два сзади).
4. Отсоедините антенный кабель от мини -платы.
5. Отверните невыпадающий винт провода заземления .
6. Потяните язычок , чтобы отсоединить кабель дисплея.
7. Извлеките кабель из кабельного канала дисплея .
8. Поднимите дисплей вверх и вперед от компьютера .
При повторной установке дисплея убедитесь , что кабель дисплея ровно лежит в канале для кабеля и надежно закреплен за язычками.
Убедитесь также , что кабели антенны не перекручены и ровно лежат в зажиме кабеля антенны.
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
ВНИМАНИЕ . Для предотвращения возникновения электростатического разряда , заземлитесь, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности , например к разъему на задней панели компьютера.
ВНИМАНИЕ . Во избежание повреждения системной платы перед началом работы с внутренними компонентами компьютера необходимо извлечь
аккумулятор из отсека .

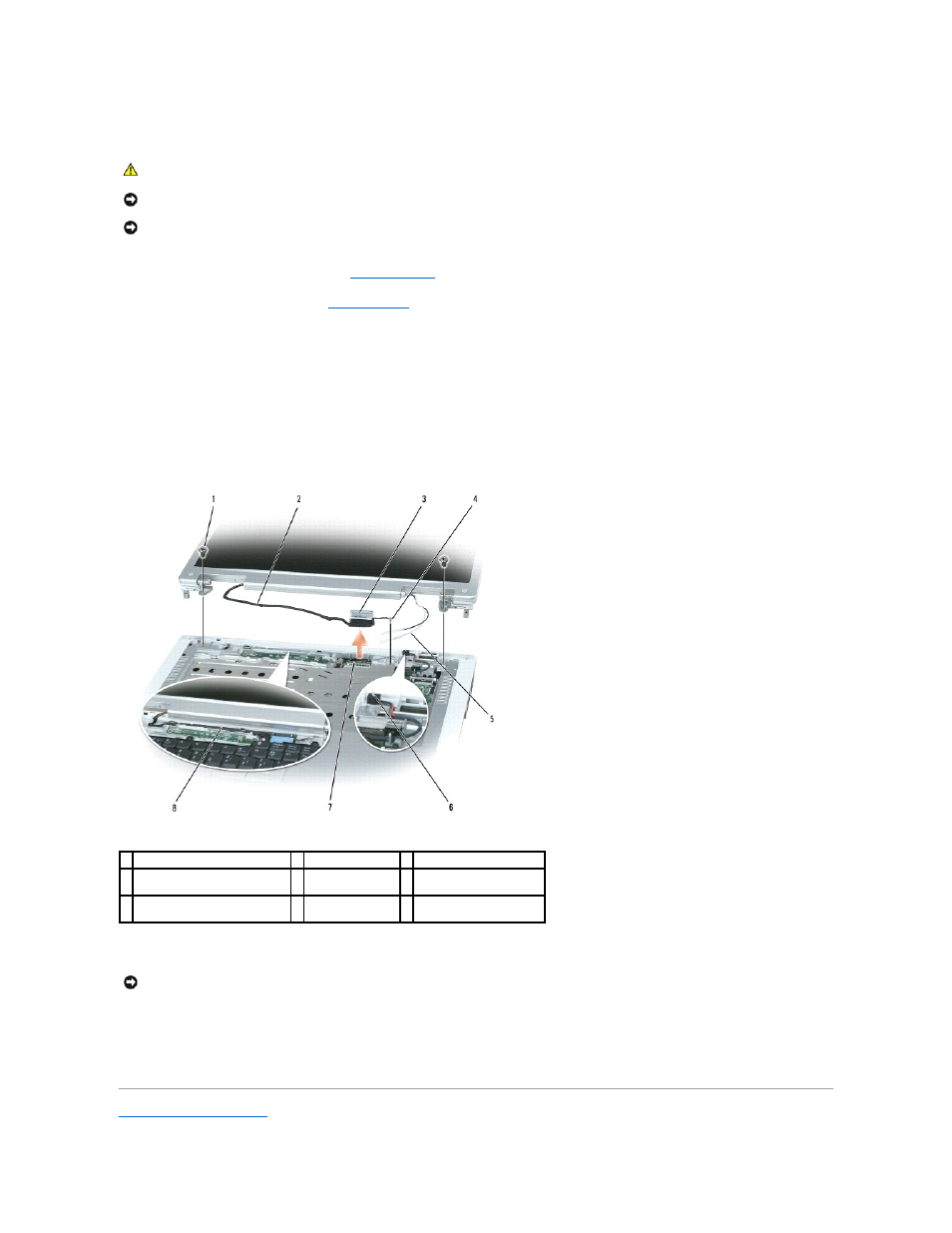

1 винты (6) 2 кабель дисплея 3 язычок кабеля дисплея
4 винт для крепления
заземляющего провода
5 кабели антенны 6 переключатель ждущего
режима
7 разъем кабеля дисплея на
системной плате
8 канал для кабеля
дисплея
ВНИМАНИЕ . Выключатель режима ожидания является хрупким , его легко сломать. Не стучите по переключателю при извлечении и установке
дисплея .
