4.
Установите новый модем
.
a.
Подключите модемный кабель к модему
.
b.
Выровняйте модем с отверстиями для винтов и вдавите модем в разъем на системной плате
.
c.
Затяните винты
, которые закрепляют модем на системной плате.
5.
Установите на место крышку модема
.
Крышка шарнира
1.
Выполните инструкции в разделе «Перед началом работы» на
.
2.
Снимите крышку шарнира
:
a.
Полностью откройте дисплей
(на 180 градусов), чтобы он лежал ровно на рабочей поверхности.
b.
Вставьте палочку в паз
, чтобы приподнять крышку справа.
c.
Приподнимите крышку
, сдвинув ее влево, и снимите.

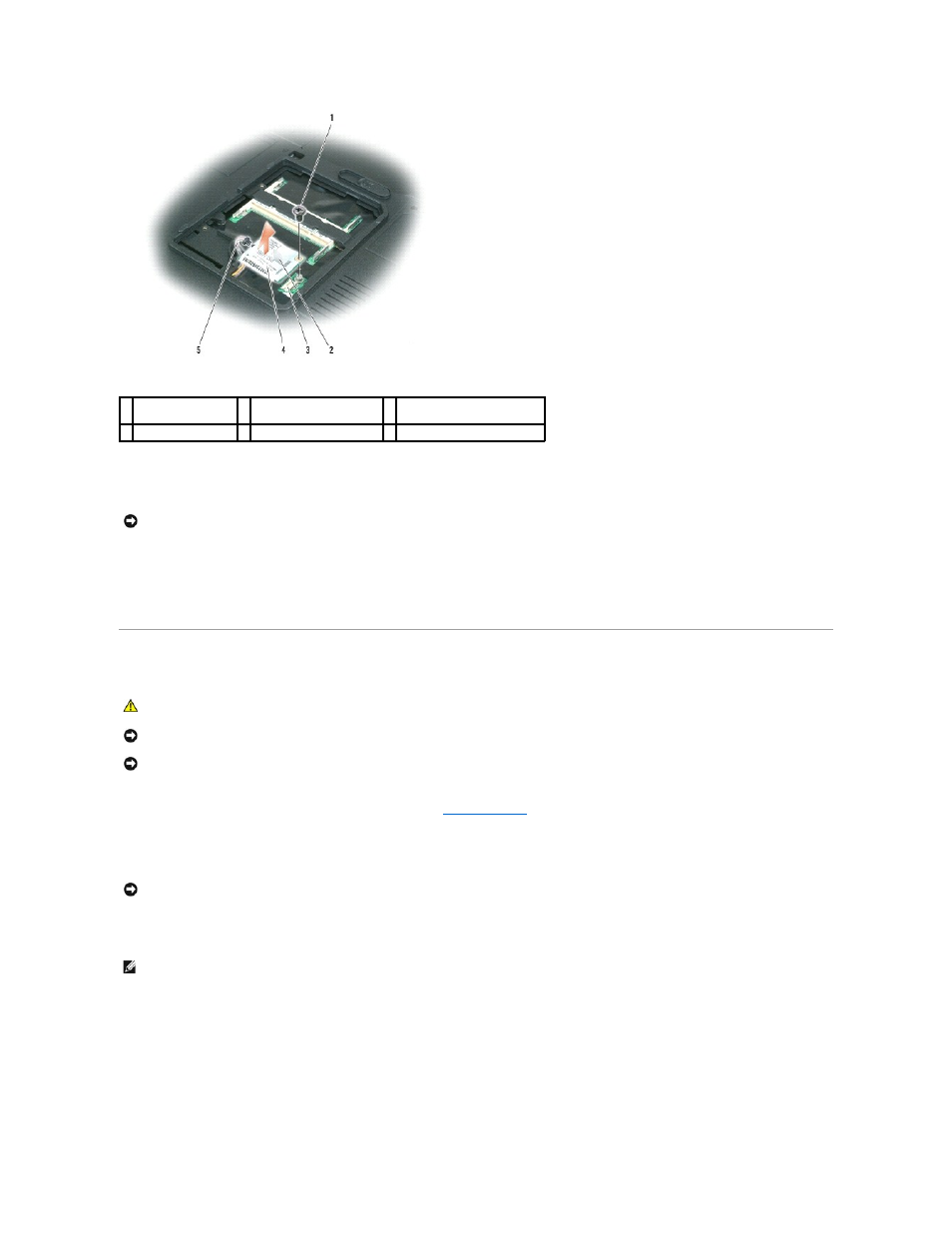

1 винт крепления
модема
2 язычок для извлечения
модема
3 разъем модема на системной
плате
4 модем
5 кабель модема
ВНИМАНИЕ
.
Разъем сконструирован так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъем и измените направление установки платы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ВНИМАНИЕ
.
Для предотвращения возникновения электростатического разряда
, заземлитесь, надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности
, например к разъему на задней панели компьютера.
ВНИМАНИЕ
.
Во избежание повреждения системной платы перед началом работы с внутренними компонентами компьютера необходимо извлечь
аккумулятор из отсека
.
ВНИМАНИЕ
.
Во избежание повреждения крышки не поднимайте ее за обе стороны
.
ПРИМЕЧАНИЕ
.
При установке ее на место сначала установите левый край и затем нажмите вправо
, пока крышка не встанет на место.
