Dell Precision™ M6400 руководство по обслуживанию
file:///T|/htdocs/systems/wsm6400/ru/sm/sysboard.htm[11/16/2012 11:45:39 AM]

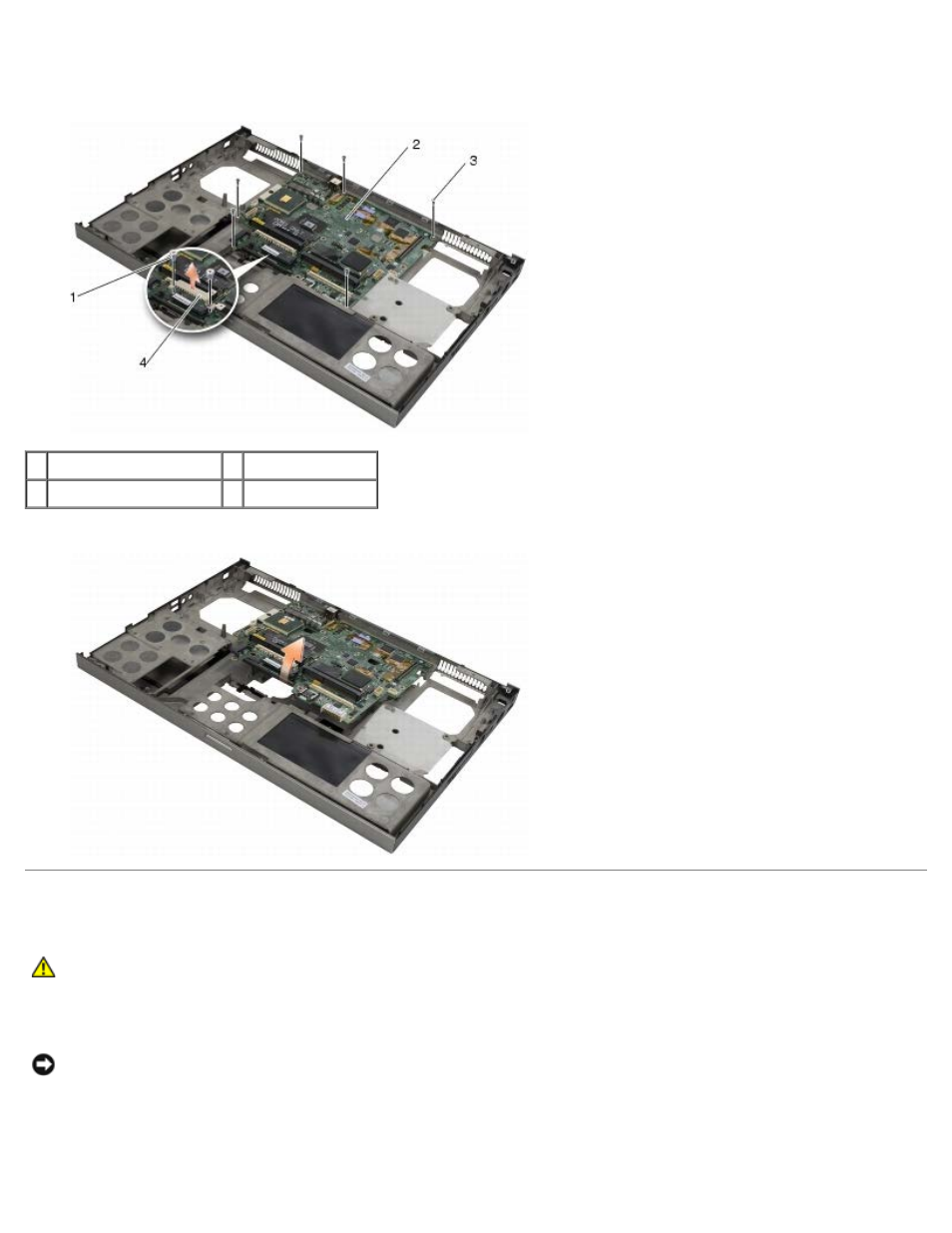

22. Выверните из системной платы восемь винтов M2.5 x 5 мм, помеченных белыми стрелками.
23. Выверните два винта M2,5 x 8 мм из крепления и извлеките его.
1 винты M2.8 x 5 мм (2) 2 системная плата
3 винты M2,5 x 5 мм (8) 4 крепление
24. Приподнимите системную плату и отделите от основания в сборе.
Установка системной платы
ПРЕДУПРЕЖДЕНИЕ:
Перед началом работы с внутренними компонентами компьютера прочитайте
инструкции по технике безопасности, прилагаемые к компьютеру. Дополнительные сведения о
передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по
адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ:
Убедитесь, что свободно свисающие кабели не оказались зажаты под системной платой.
1. Вставьте системную плату в основание в сборе.
2. Установите крепление с двумя винтами M2,5 x 8 мм.
