Dell Precision™ M6400 руководство по обслуживанию
file:///T|/htdocs/systems/wsm6400/ru/sm/cardcage.htm[11/16/2012 11:45:24 AM]
Назад на страницу Содержание
Каркас платы
Dell Precision™ M6400 руководство по обслуживанию
Извлечение каркаса платы
Установка каркаса платы
Извлечение каркаса платы
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними компонентами компьютера прочитайте
инструкции по технике безопасности, прилагаемые к компьютеру. Дополнительные сведения о
передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по
адресу www.dell.com/regulatory_compliance.
1. Выполните процедуры, описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку основания в сборе (см. раздел Снятие крышки основания в сборе ).
3. Извлеките второй жесткий диск (см. раздел Извлечение вспомогательного жесткого диска (HDD2) ).
4. Снимите дисплей в сборе (см. раздел Извлечение дисплея Edge-to- Edge или Снятие дисплея в сборе ).
5. Снимите крышку со светодиодными индикаторами (см. раздел Снятие крышки со светодиодными индикаторами ).
6. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
7. Снимите упор для рук (смотрите раздел Снятие упора для рук в сборе ).
8. При наличии платы в каркасе извлеките ее.
9. Отсоедините кабель платы от платы ввода-вывода.
10. Выверните четыре винта M2 x 3 мм.
11. Поднимите каркас платы, чтобы его удалить.

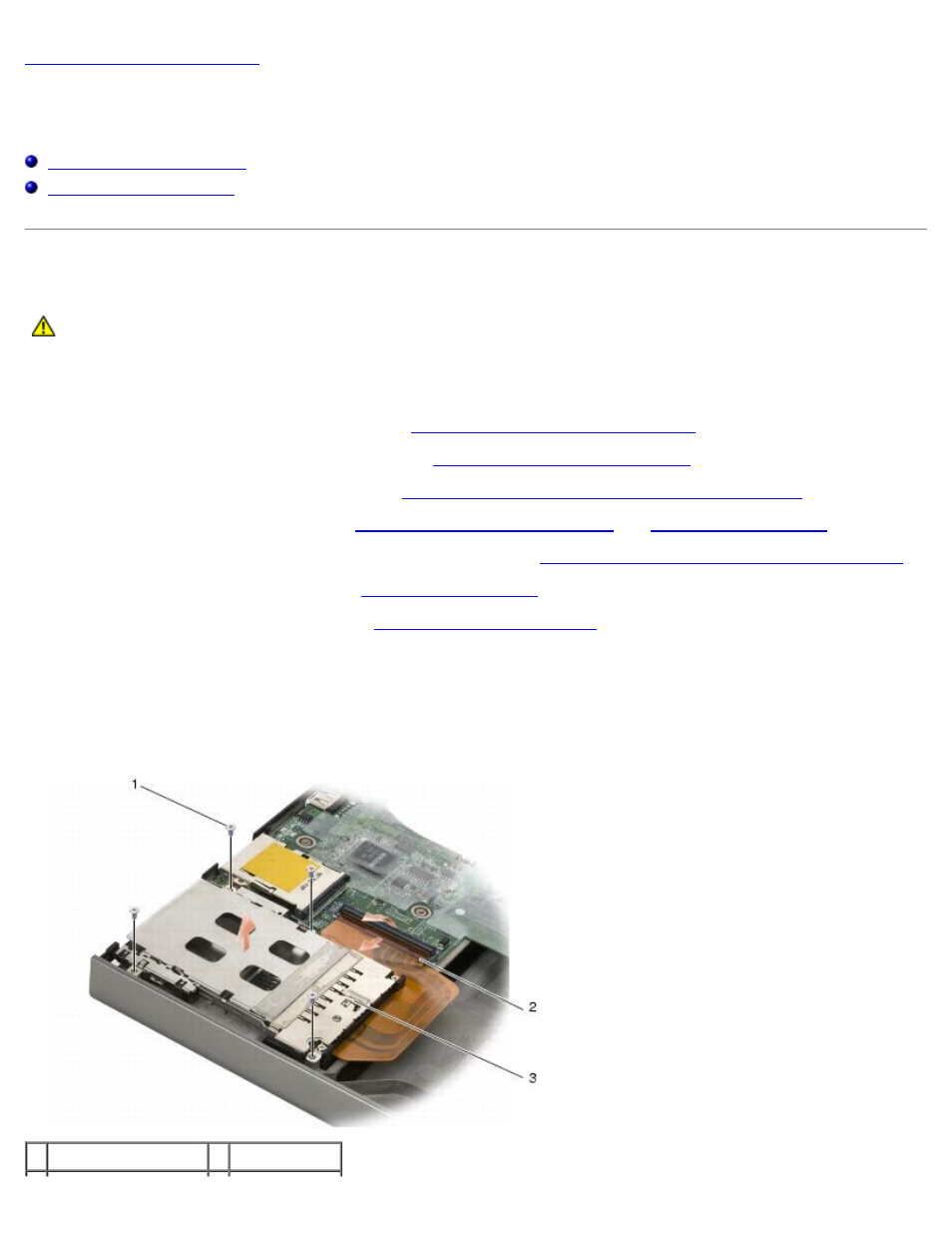

1 винты M2 x 3 мм (4) 2 кабель платы
