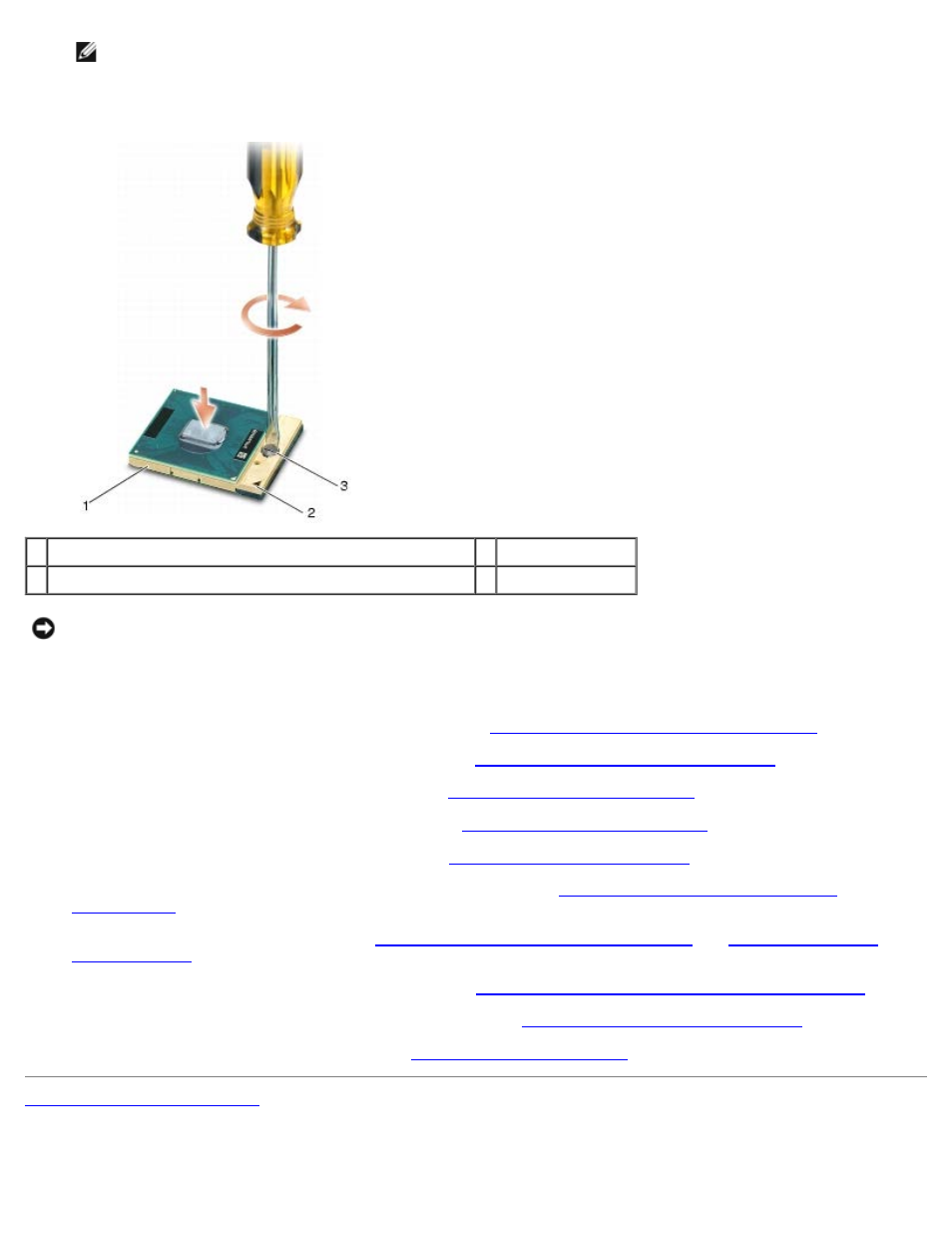

ПРИМЕЧАНИЕ: Угол модуля процессора с выводом 1 имеет треугольник, совмещаемый с треугольником,
расположенным на углу с выводом 1 гнезда с нулевым усилием сочленения.
Если модуль процессора правильно установлен, все четыре угла совмещаются на одинаковой высоте. Если один
угол модуля или более выше, чем другие, модуль установлен неправильно.
1 гнездо с нулевым усилием сочленения 2 угол с выводом 1
3 кулачковый винт гнезда с нулевым усилием сочленения
ВНИМАНИЕ: Во избежание повреждения процессора держите отвертку перпендикулярно процессору при
повороте кулачкового винта.
2. Затяните гнездо с нулевым усилием сочленения, поворачивая кулачковый винт по часовой стрелке для фиксации
процессора на системной плате.
3. Установите видеоплату или блок радиатора (см. раздел Установка видеоплаты или блока радиатора ).
4. Установите блок вентилятора процессора (см. раздел Снятие вентилятора процессора в сборе ).
5. Установите на место вентилятор (смотрите раздел Обратная установка вентилятора ).
6. Установите на место упор для рук (смотрите раздел Установка упора для рук в сборе ).
7. Установите на место клавиатуру (смотрите раздел Обратная установка клавиатуры ).
8. Установите крышку со светодиодными индикаторами (см. раздел Установка крышки со светодиодными
индикаторами ).
9. Установите дисплей в сборе (см. раздел Обратная установка дисплея Edge-to-Edge или Обратная установка
дисплея в сборе ).
10. Установите на место второй жесткий диск (см. раздел Установка вспомогательного жесткого диска (HDD2) ).
11. Установите на место крышку основания в сборе (см. раздел Установка крышки основания в сборе ).
12. Выполните процедуры, описанные в разделе После работы с компьютером .
