Установка платы wpan – Инструкция по эксплуатации Dell Precision M6400
Страница 33
Dell Precision™ M6400 руководство по обслуживанию
file:///T|/htdocs/systems/wsm6400/ru/sm/wpan.htm[11/16/2012 11:44:22 AM]

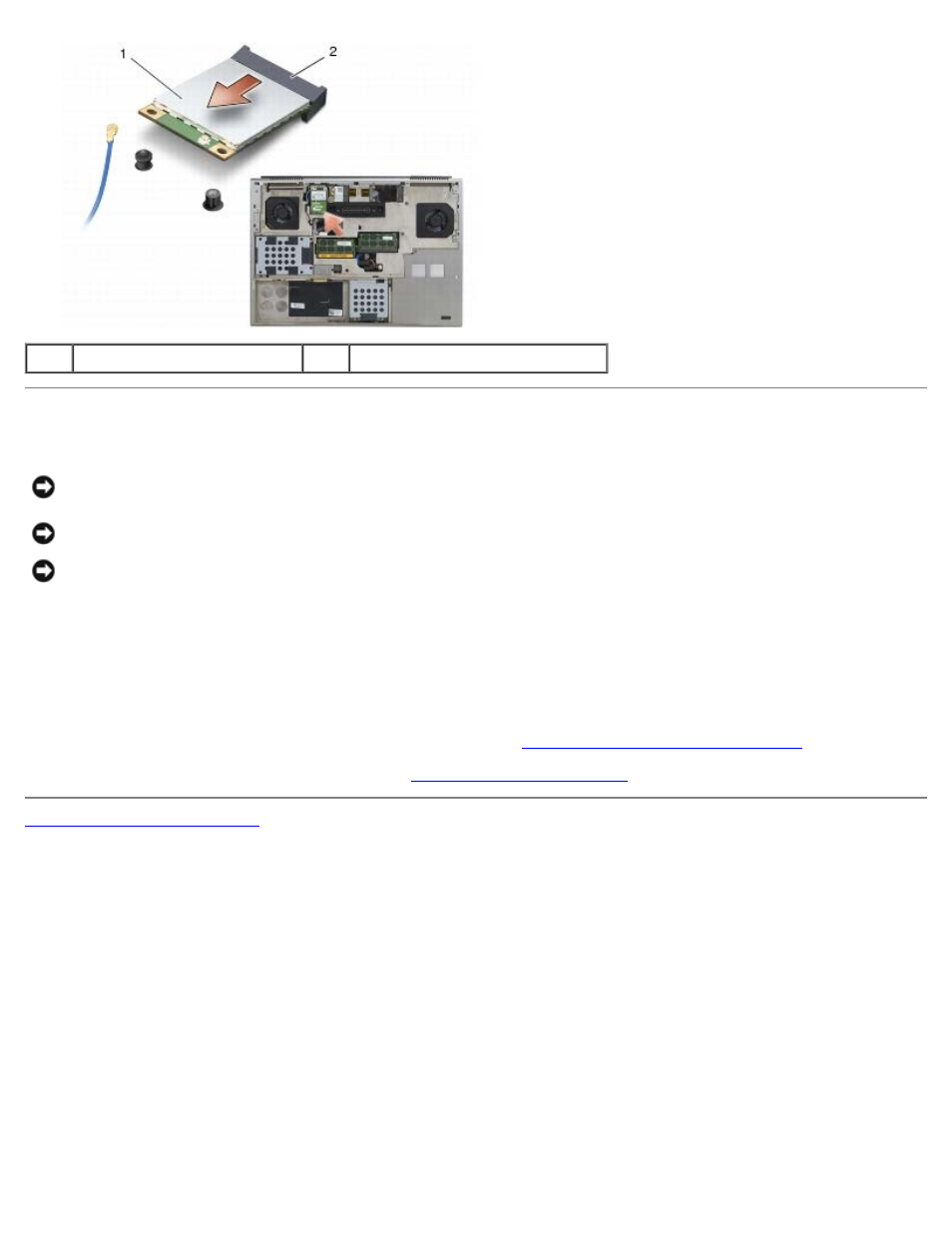

1
плата WPAN
2
разъем платы
Установка платы WPAN
ВНИМАНИЕ:
Разъемы имеют ключ, что обеспечивает правильность вставки. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ВНИМАНИЕ:
Чтобы избежать повреждения платы WPAN при установке, убедитесь, что под ней нет кабелей.
ВНИМАНИЕ:
Вставляйте плату WPAN только в соответствующий разъем с меткой WPAN/UWB/FCM.
1. Вставьте плату в разъем с меткой WPAN/UWB/FCM.
2. Слегка надавите на плату, чтобы зафиксировать ее.
3. Установите винт M2 x 3 мм.
4. Подключите синий кабель антенны к плате WPAN.
5. Установите на место крышку основания в сборе (см. раздел
Установка крышки основания в сборе
).
6. Выполните процедуры, описанные в разделе
