Dell Precision™ M6400 руководство по обслуживанию
file:///T|/htdocs/systems/wsm6400/ru/sm/rightio.htm[11/16/2012 11:45:35 AM]
Правая плата ввода-вывода
Dell Precision™ M6400 руководство по обслуживанию
Извлечение правой платы ввода- вывода
Установка правой платы ввода-вывода
Извлечение правой платы ввода- вывода
ПРЕДУПРЕЖДЕНИЕ:
Перед началом работы с внутренними компонентами компьютера прочитайте
инструкции по технике безопасности, прилагаемые к компьютеру. Дополнительные сведения о
передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по
адресу www.dell.com/regulatory_compliance.
1. Выполните инструкции, описанные в разделе
Перед началом работы с компьютером
.
2. Снимите крышку основания в сборе (см. раздел
Снятие крышки основания в сборе
).
3. Извлеките второй жесткий диск (см. раздел
Извлечение вспомогательного жесткого диска (HDD2)
).
4. Снимите дисплей в сборе (см. раздел
Извлечение дисплея Edge-to- Edge
или
).
5. Снимите крышку со светодиодными индикаторами (см. раздел
Снятие крышки со светодиодными индикаторами
).
6. Снимите клавиатуру (смотрите раздел
7. Снимите упор для рук (смотрите раздел
8. Выверните четыре винта M2 x 3 мм из правой платы ввода-вывода.

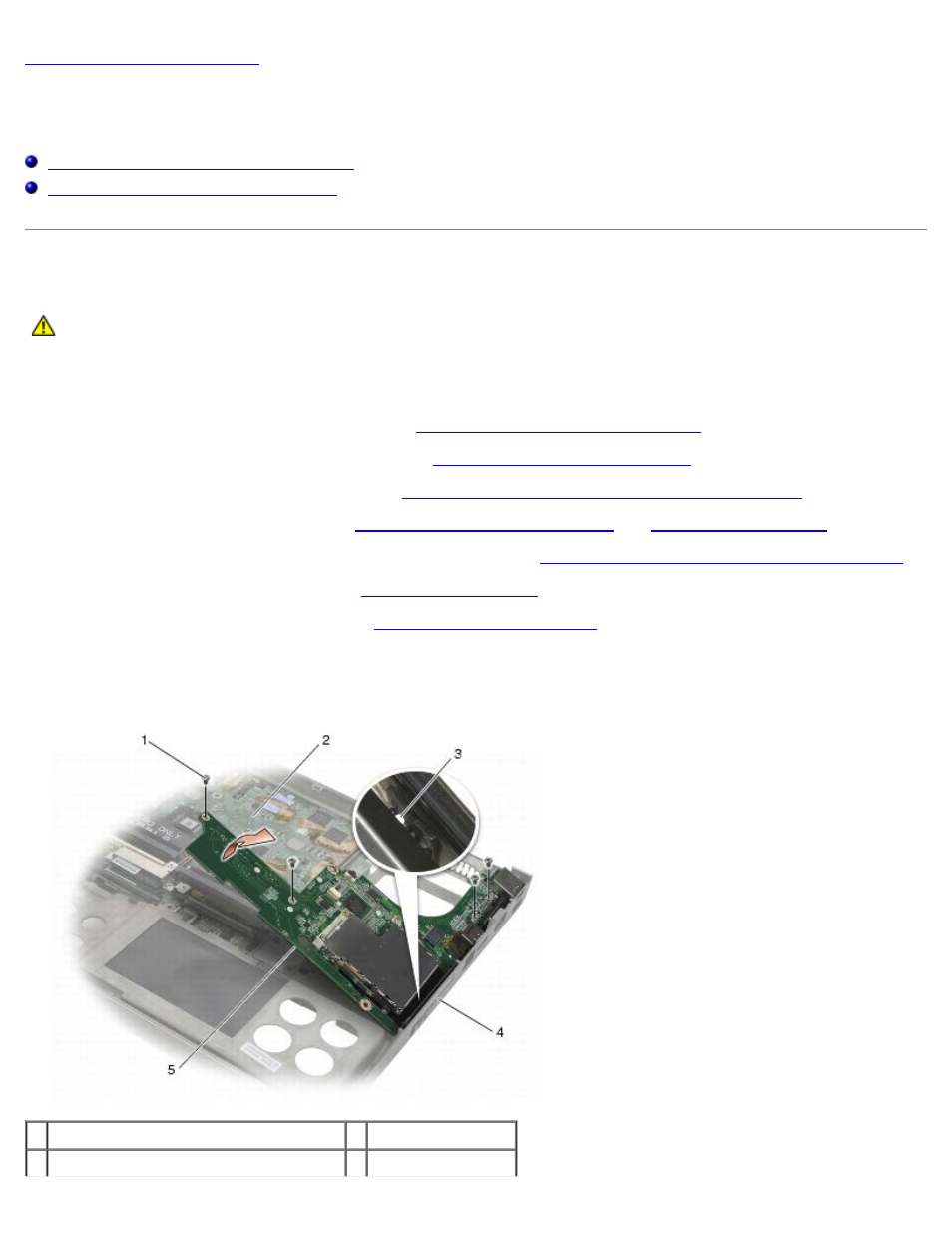

9. Поднимите правую плату ввода-вывода под углом, чтобы отсоединить ее от системной платы и высвободить
разъемы из основания в сборе
1 винты M2 x 3 мм (4)
2 системная плата
3 переключатель беспроводного режима 4 основание в сборе
