Dell Precision™ M6400 руководство по обслуживанию
file:///T|/htdocs/systems/wsm6400/ru/sm/wlan.htm[11/16/2012 11:44:15 AM]

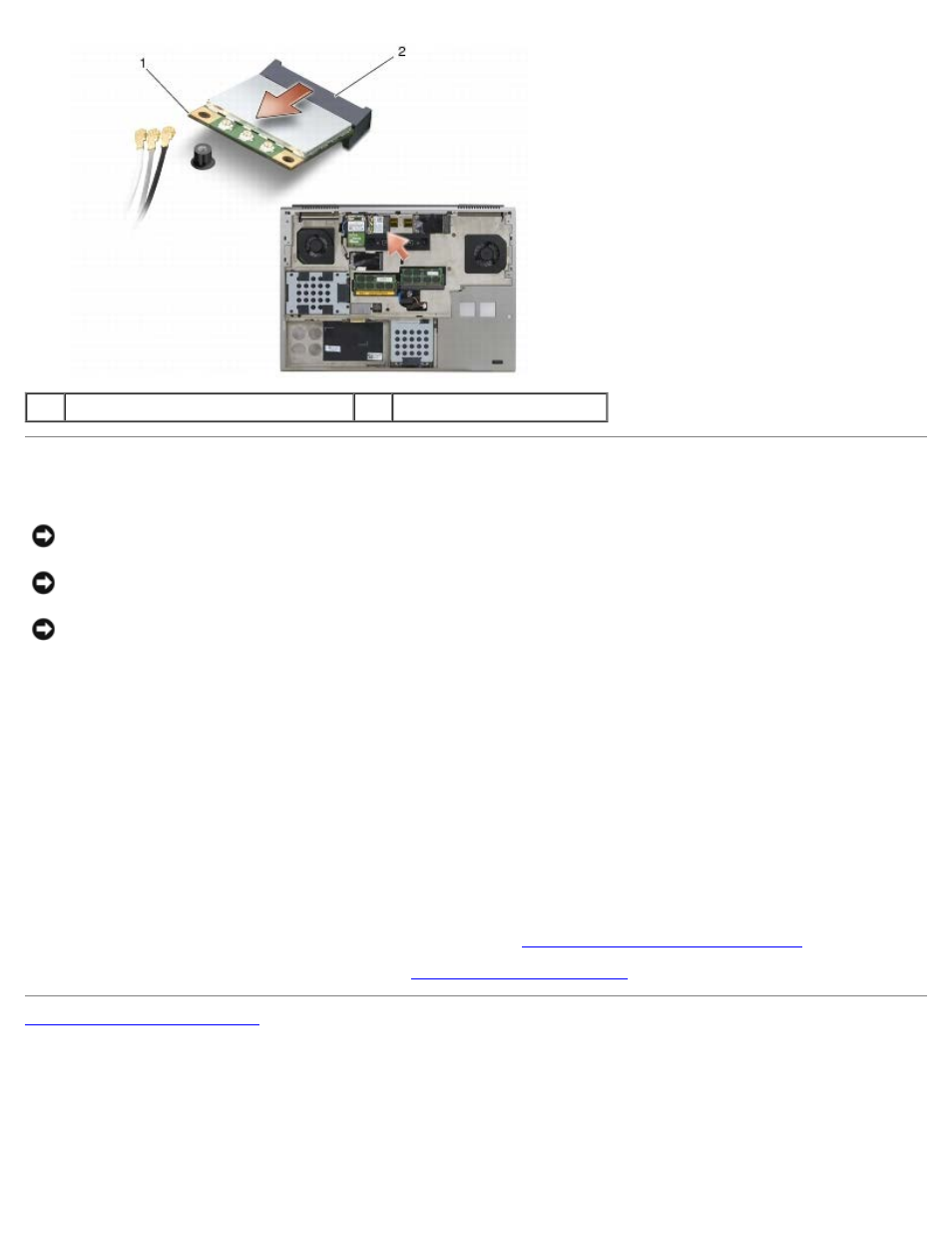

1 Плата WLAN/WiMax 2 разъем платы
Установка платы WLAN/WiMax
ВНИМАНИЕ: Разъемы имеют ключ, что обеспечивает правильность вставки. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ВНИМАНИЕ: Чтобы избежать повреждения платы WLAN или WiMax при установке, убедитесь, что под ней нет
кабелей.
ВНИМАНИЕ: Плату WLAN или WiMax необходимо вставлять в разъем с меткой WLAN/WiMax.
1. Вставьте плату в разъем с меткой WLAN/WiMax.
2. Слегка надавите на плату, чтобы зафиксировать ее.
3. Установите винт M2 x 3 мм.
4. Подсоедините соответствующие антенные кабели к устанавливаемой плате.
Если на ярлыке платы имеются два треугольника (белый и черный), подключите белый антенный кабель к
разъему с меткой "main" ("основной") (белый треугольник), а черный антенный кабель - к разъему с меткой "aux"
("дополнительный") (черный треугольник). Поместите серый антенный кабель в пластиковый держатель рядом с
платой.
Если на ярлыке платы имеются три треугольника (белый, черный и серый), подключите белый антенный кабель к
белому треугольнику, черный антенный кабель - к черному треугольнику, а серый антенный кабель - к серому
треугольнику.
5. Установите на место крышку основания в сборе (см. раздел Установка крышки основания в сборе ).
6. Выполните процедуры, описанные в разделе После работы с компьютером .
Назад на страницу Содержание
