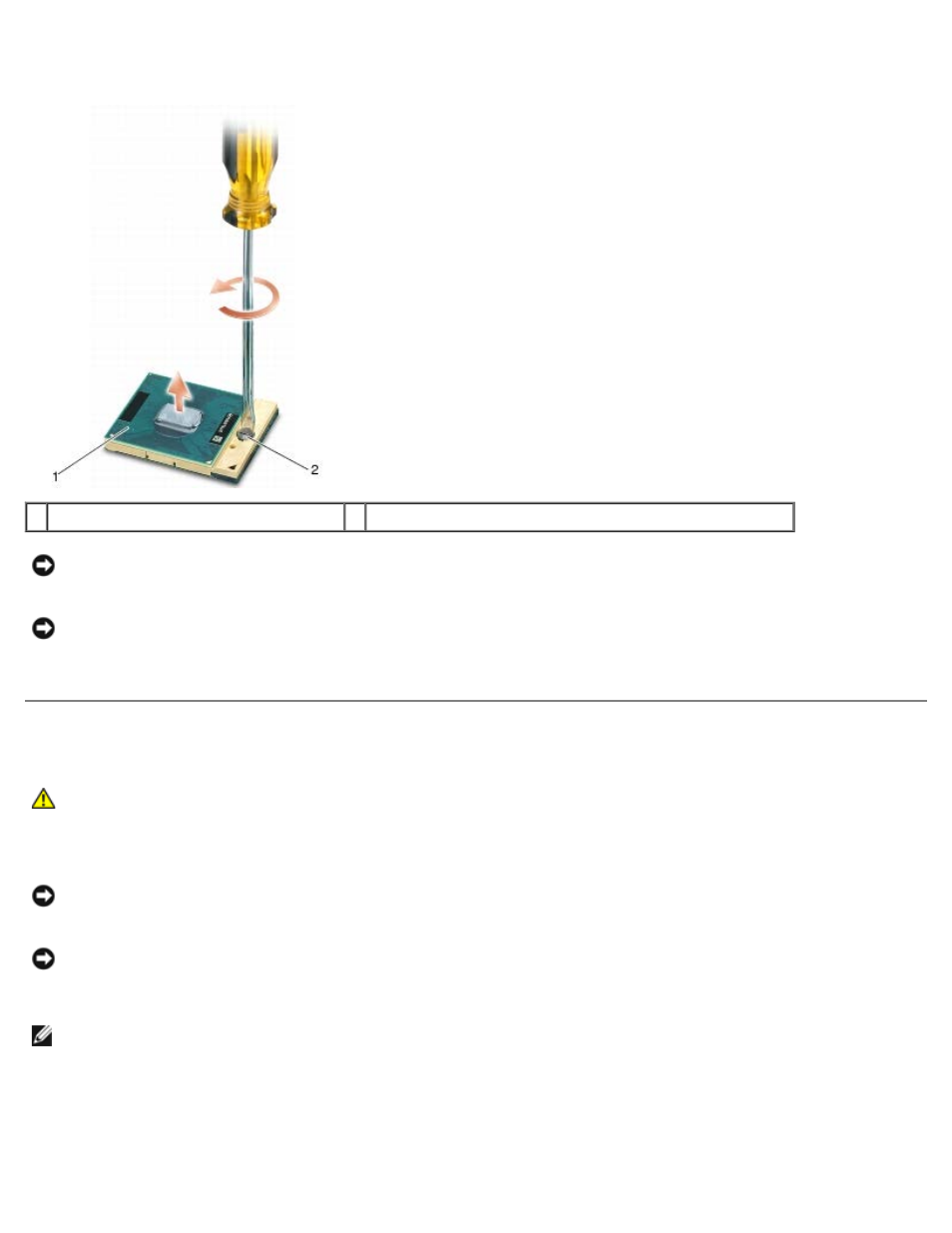

11. Для ослабления гнезда с нулевым усилием сочленения поверните с помощью небольшой отвертки с плоским
жалом и кулачковый винт гнезда с нулевым усилием сочленения против часовой стрелки, переместив его до
кулачкового фиксатора.
1 гнездо с нулевым усилием сочленения 2 кулачковый винт гнезда с нулевым усилием сочленения
ВНИМАНИЕ:
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на
блоке радиатора процессора. Находящиеся на коже жировые вещества могут снизить теплопроводность
термоохлаждающих накладок.
ВНИМАНИЕ:
При извлечении модуля процессора потяните модуль вверх, не допуская перекосов. Следите за
тем, чтобы не погнуть контакты модуля процессора.
12. Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения.
Обратная установка модуля процессора
ПРЕДУПРЕЖДЕНИЕ:
Перед началом работы с внутренними компонентами компьютера прочитайте
инструкции по технике безопасности, прилагаемые к компьютеру. Дополнительные сведения о
передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по
адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ:
Не касайтесь контактной колодки процессора. Во избежание прерывистого контакта между
кулачковым винтом и процессором при поворачивании кулачкового винта прижмите и удерживайте основание
процессора, на котором монтируется контактная колодка.
ВНИМАНИЕ:
Перед установкой модуля процессора убедитесь, что кулачковый фиксатор находится в полностью
открытом положении. Правильная установка модуля в гнездо с нулевым усилием сочленения не требует
применения силы. Неправильная установка модуля процессора может привести к прерывистому контакту или
неустранимому повреждению микропроцессора и гнезда с нулевым усилием сочленения.
ПРИМЕЧАНИЕ:
Если устанавливается новый процессор, в комплект поставки будет входить новый блок
радиатора, включающий в себя прикрепленную термоохлаждающую накладку, либо новая термоохлаждающая
накладка будет включена в комплект поставки с технологическим листком, в котором показан правильный способ
установки.
1. Совместите угол модуля процессора с выводом 1 с углом гнезда с нулевым усилием сочленения с выводом 1,
затем вставьте модуль процессора.
