Dell Precision™ M6400 руководство по обслуживанию
file:///T|/htdocs/systems/wsm6400/ru/sm/wwan.htm[11/16/2012 11:44:18 AM]

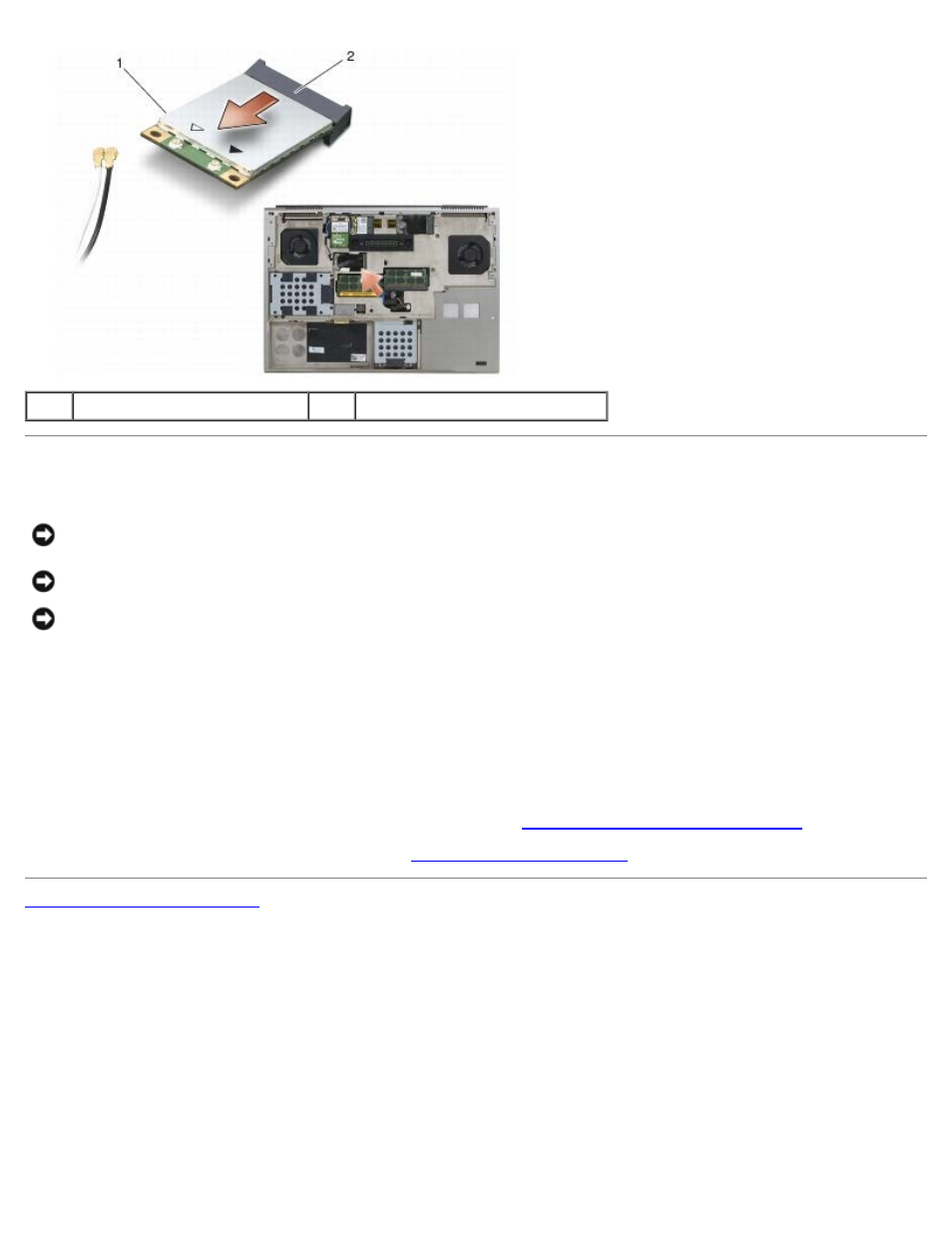

1 плата WWAN 2 разъем платы
Установка платы WWAN
ВНИМАНИЕ: Разъемы имеют ключ, что обеспечивает правильность вставки. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате, и измените направление установки платы.
ВНИМАНИЕ: Чтобы избежать повреждения платы WWAN при установке, убедитесь, что под ней нет кабелей.
ВНИМАНИЕ: Вставляйте плату WWAN или FCM только в соответствующий разъем с меткой WWAN/FCM.
1. Вставьте плату в разъем с меткой WWAN/FCM.
2. Слегка надавите на плату, чтобы зафиксировать ее.
3. Установите винт M2 x 3 мм.
4. Подсоедините белый антенный кабель к разъему, помеченному "main" (главный) (с белым треугольником), и
подсоедините черный антенный кабель к разъему, помеченному "aux" (вспомогательный) (с черным
треугольником).
5. Установите на место крышку основания в сборе (см. раздел Установка крышки основания в сборе ).
6. Выполните процедуры, описанные в разделе После работы с компьютером .
