Страница 98

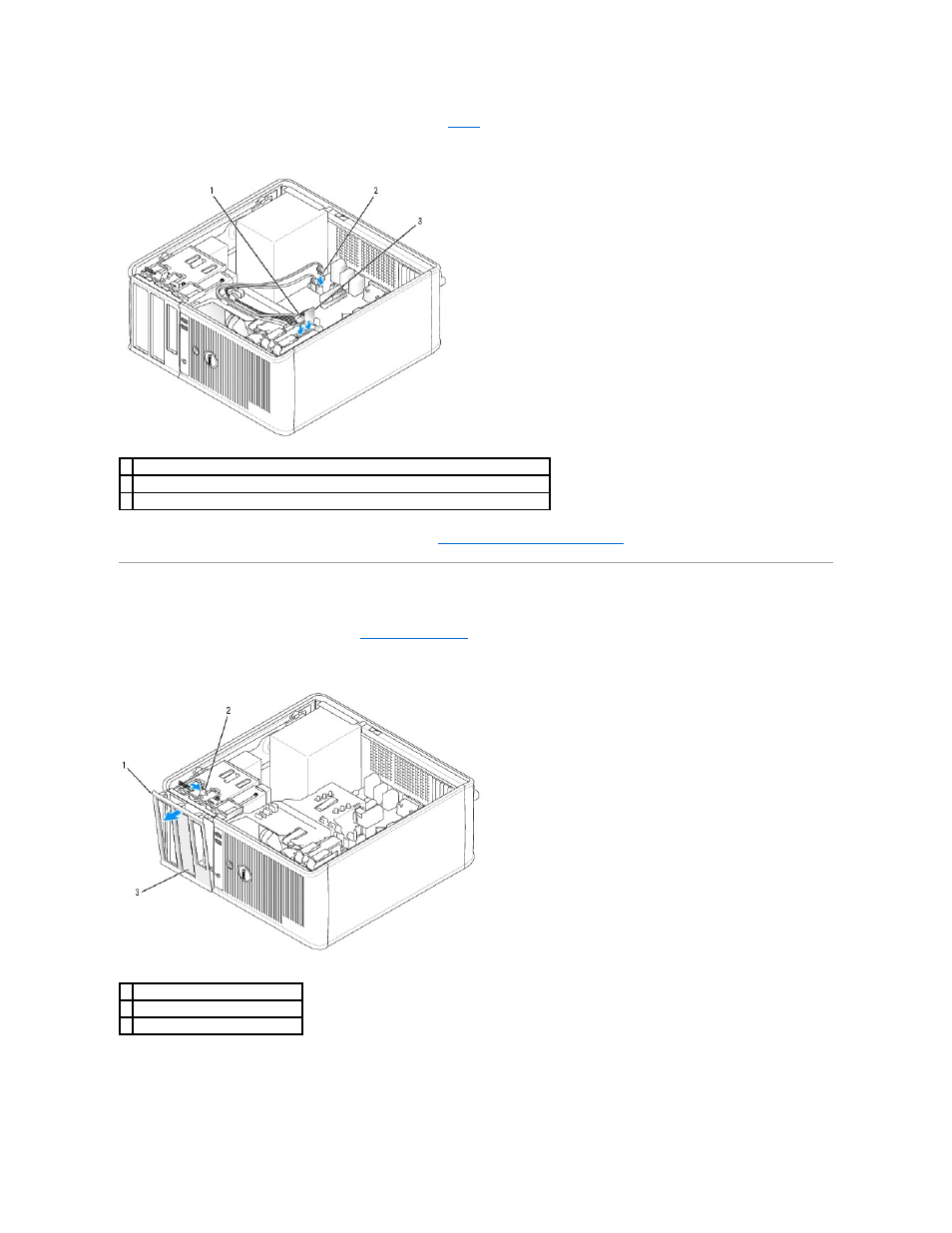

8.
Подсоедините кабель передачи данных
SATA, отсоединенный в
, к первому жесткому диску.
9.
Найдите на системной плате неиспользуемый разъем
SATA и подсоедините кабель дисковода к этому разъему и ко второму жесткому диску.
10.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
Заглушки на панели с дисководами
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите панель дисковода
, сдвинув защелку дисковода вниз, чтобы открыть панель. Затем снимите панель дисковода с шарниров.
3.
Найдите заглушку
, расположенную напротив отсека дисковода, который необходимо использовать.
4.
Аккуратно нажмите защелку заглушки
, чтобы снять ее с панели дисководов.
1 кабель передачи данных жесткого диска
2 разъем кабеля передачи данных жесткого диска на системной плате (SATA0 или SATA1)
3 кабель питания
1 панель дисковода
2 защелка
3 заглушка на панели с дисководами
