Платы
PCI и PCI Express
Руководство пользователя Dell™ OptiPlex™ 320
Компьютер Dell™ обеспечивает возможность подключения плат
PCI и PCI Express к следующим разъемам.
l
Два слота для плат
PCI
l
Один слот для платы
PCI Express x16
Установка платы расширения
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Нажмите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Защелка останется в открытом положении.
3.
Ослабьте фиксирующий механизм платы
, который крепит плату сверху.
a.
Положите большой палец на верхнюю часть фиксирующего механизма платы
, а остальными возьмитесь за его нижнюю часть.
b.
Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы
, чтобы отсоединить его от выступов слота, которые
удерживают его
.
c.
Переведите фиксирующий механизм платы в верхнее положение
, чтобы отсоединить его от двух выступов слота.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество
, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ
.
Компьютер
Dell использует только слоты для PCI и PCI Express. Платы ISA не поддерживаются.

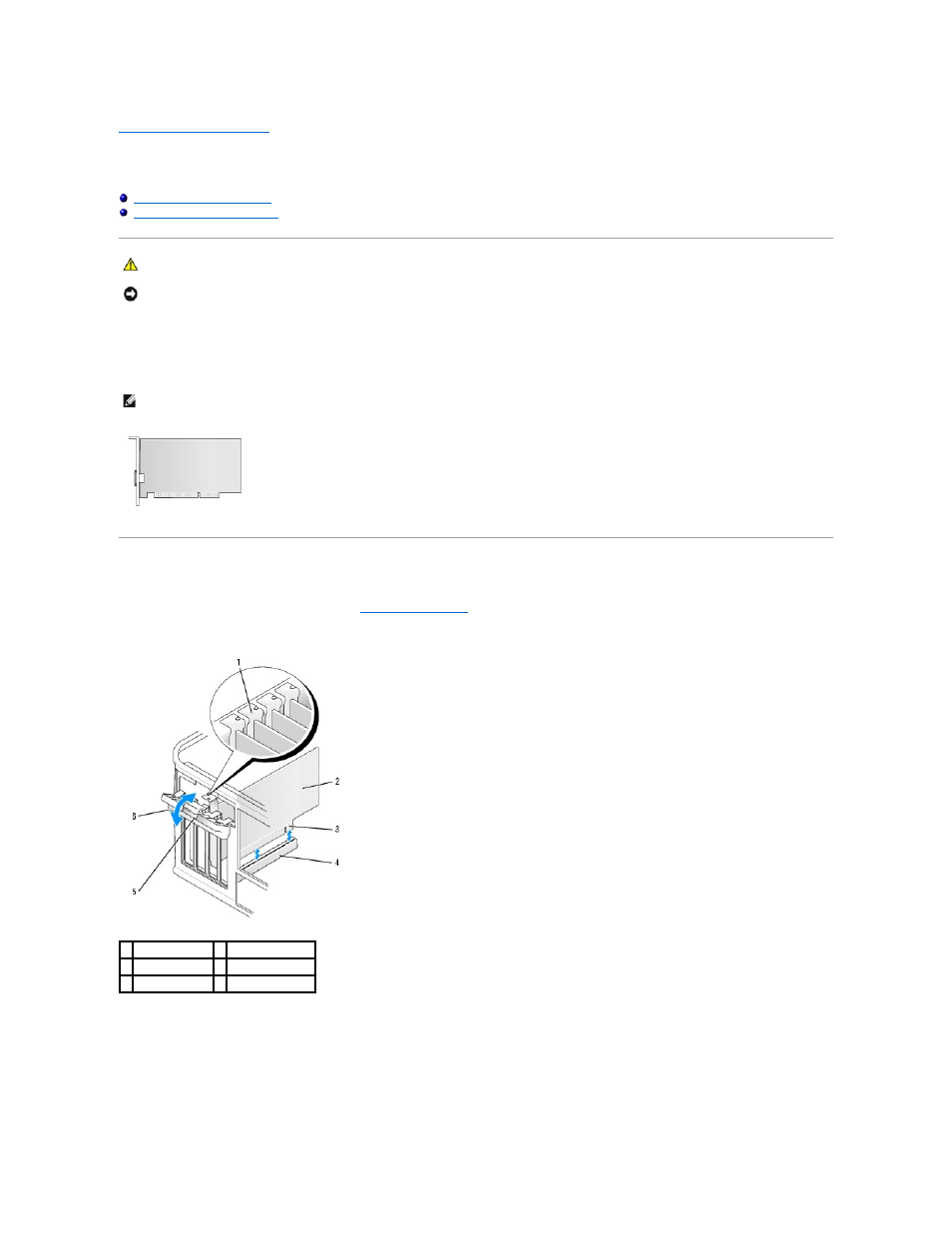

1 направляющая 4 разъем для платы
2 плата
5 защелка
3 краевой разъем 6 фиксатор платы
