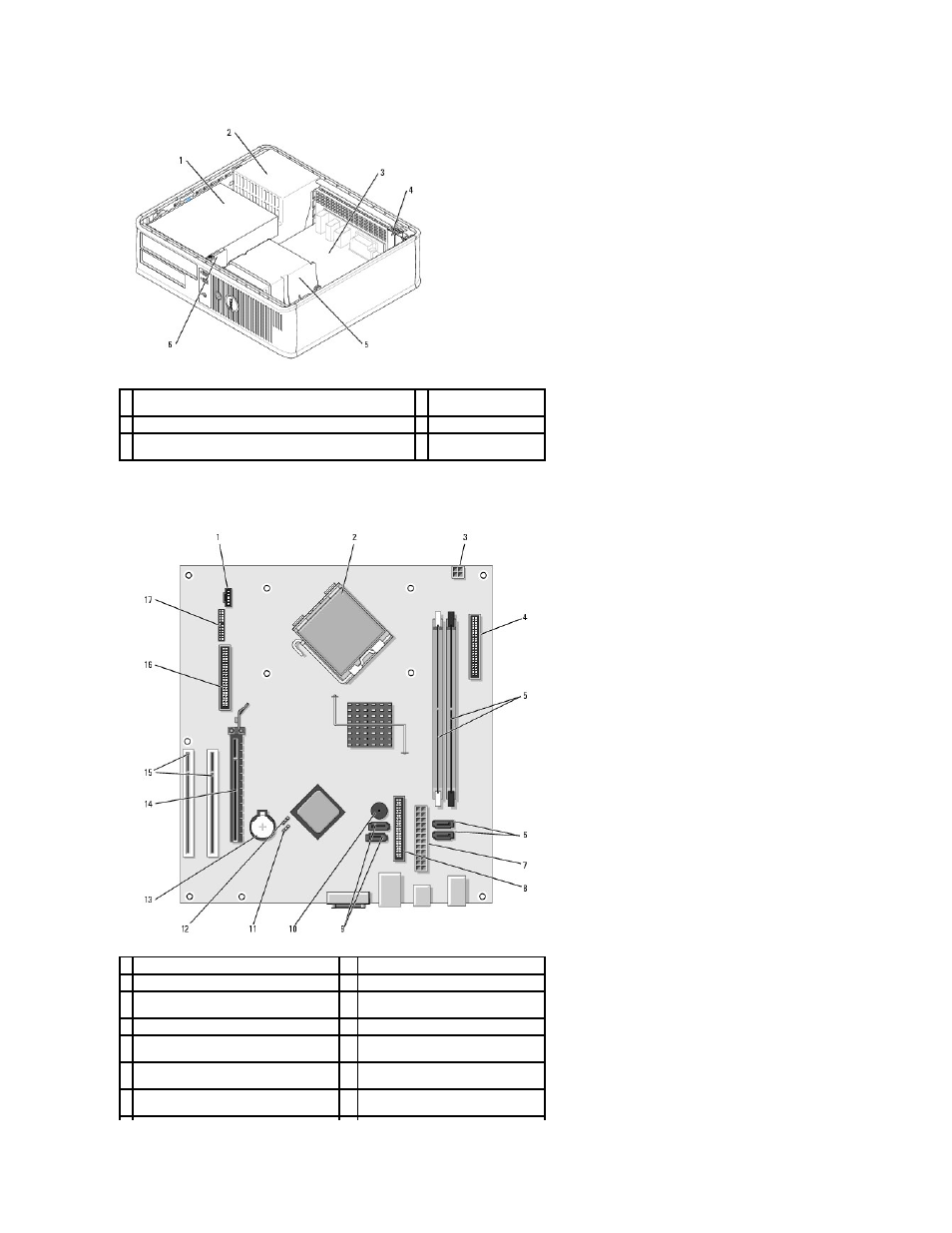

Компоненты системной платы
1 отсек дисководов (дисковод компакт-дисков/DVD-дисков,
дисковод гибких дисков и жесткий диск
)
4 гнезда для плат
2 блок питания
5 блок радиатора
3 cистемная плата
6 передняя панель
ввода
/вывода
1 разъем вентилятора (FAN)
10 внутренний сигнал (SPKR1)
2 разъем процессора (ЦПУ)
11 перемычка пароля (PSWD)
3 разъем питания процессора (12VPOWER)
12 восстановление часов реального
времени
(RTCRST)
4 разъем передней панели (FNT_PANEL)
13 гнездо аккумулятора (BATT)
5 разъемы модулей памяти (DIMM_1,
DIMM_2)
14 разъем платы PCI Express x16
6 разъемы последовательного порта
накопителя
ATA (SATA0, SATA1)
15 разъем платы PCI (2)
7 разъем питания (POWER)
16 разъем дисковода гибких дисков
(FLOPPY)
