Использование мультимедийных устройств
75
1
Выключите компьютер и телевизор или аудиоустройство, которое требуется
подключить.
2
Подсоедините компонентный видеоадаптер к разъему S-Video (ТВ-выход)
на компьютере.
3
Подсоедините все три конца компонентного видеокабеля к выходным
разъемам компонентного видеосигнала на компонентном видеоадаптере.
При этом красный, зеленый и синий цвета кабеля должны совпадать
с цветами соответствующих портов адаптера.
4
Подсоедините все три штекера на другом конце компонентного
видеокабеля к входным разъемам компонентного видеосигнала на
телевизоре. При этом красный, зеленый и синий цвета кабеля должны
совпадать с цветами входных разъемов на телевизоре.
5
Подсоедините конец звукового кабеля с одним штекером к разъему для
наушников на компьютере.
6
Подсоедините два штекера RCA на другом конце звукового кабеля
к входным разъемам на телевизоре или аудиоустройстве.
7
Включите телевизор, включите подключенное аудиоустройство (если
это применимо), а затем включите компьютер.
8
В разделе «Включение параметров отображения для телевизора» на
стр. 78 описано, как убедиться, что компьютер распознает телевизор
и правильно с ним работает.

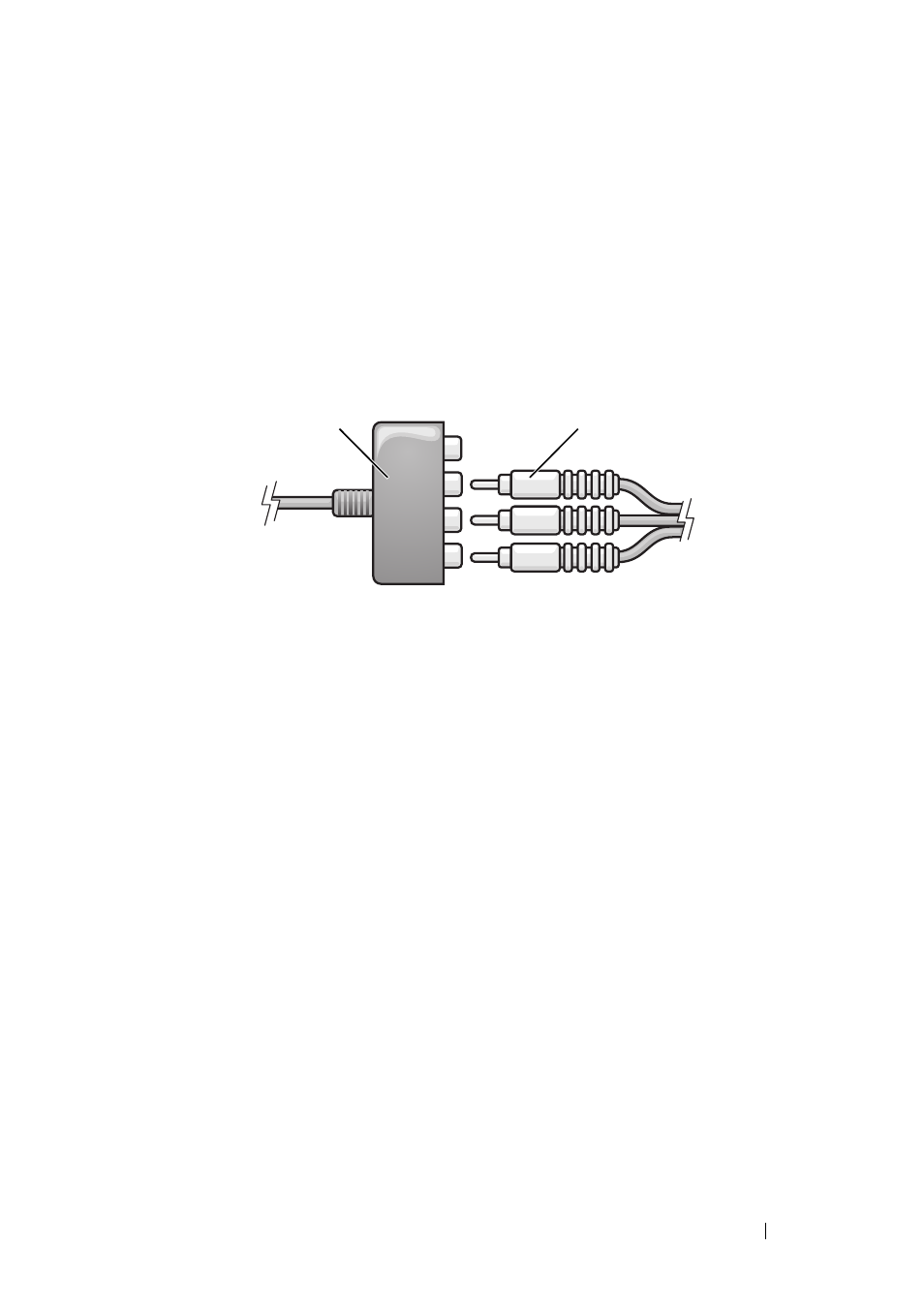

1 компонентный
видеоадаптер
2
компонентный
видеокабель
2
1
