Установка и замена компонентов
171
Обратная установка платы беспроводной локальной сети
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить
правильность подсоединения. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате,
и измените направление установки платы.
ВНИМАНИЕ.
Во избежание повреждения платы беспроводной локальной
сети не следует размещать кабели под платой.
1

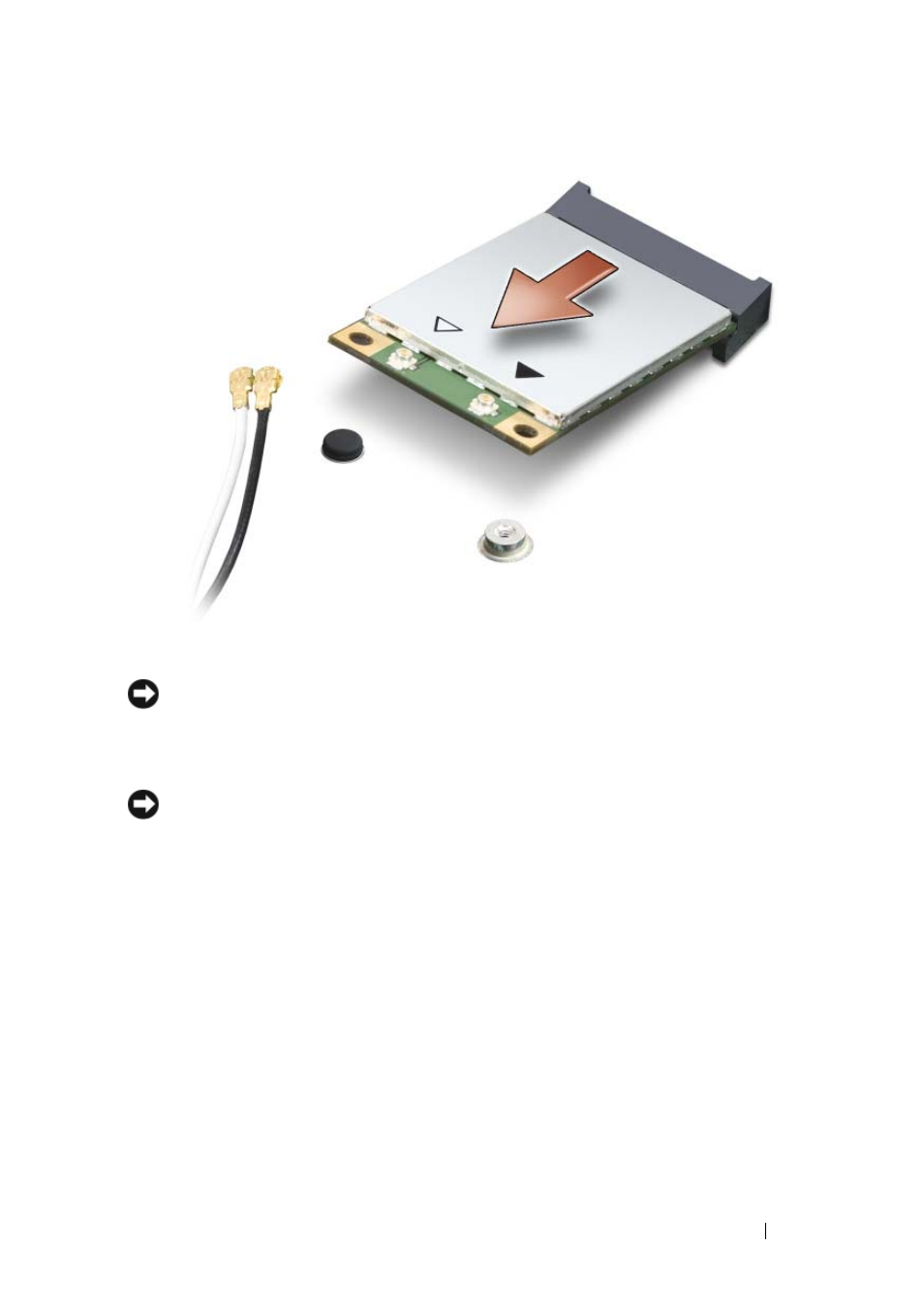

Вставьте разъем платы
беспроводной локальной сети
под углом 45 градусов
в разъем системной платы с маркировкой «WLAN».
2
Вставьте другой конец платы
беспроводной локальной сети
в разъем на
системной плате и вдавите эту плату в разъем до щелчка.
3
Вверните обратно крепежный винт M2 x 3 мм.
4
Подсоедините к устанавливаемой плате
беспроводной локальной сети
соответствующие антенные кабели:
Если на этикетке платы беспроводной локальной сети имеются два
треугольника (белый и черный), подсоедините белый антенный кабель
к разъему с маркировкой main (основной) (белый треугольник), а черный
антенный кабель - к разъему с маркировкой aux (вспомогательный)
(
черный треугольник).
