Использование мультимедийных устройств
71
*
интерфейс S/PDIF не поддерживается портом S-Video вашего
компьютера.
Если вы хотите подключить компьютер к телевизору или аудиоустройству,
рекомендуется подключать видео- и звуковые кабели к компьютеру в одном
из нижеуказанных сочетаний:
•
Кабель S-Video и стандартный звуковой кабель
•
Компонентный видеокабель и стандартный звуковой кабель
•
Композитный видеокабель и стандартный звуковой кабель
ПРИМЕЧАНИЕ.
Чтобы определить требуемый способ подключения,
смотрите схемы подключения, приведенные в начале каждого подраздела.
После завершения подключения видео- и звуковых кабелей между
компьютером и телевизором необходимо включить функцию работы
с телевизором на компьютере. В разделе «Включение параметров
отображения для телевизора» на стр. 78 описано, как убедиться, что компьютер
распознает телевизор и правильно с ним работает.
HDMI
Разъем HDMI (мультимедийный интерфейс высокой четкости) служит для
передачи полностью цифрового сигнала без сжатия для воспроизведения
видео и аудио высокой четкости.

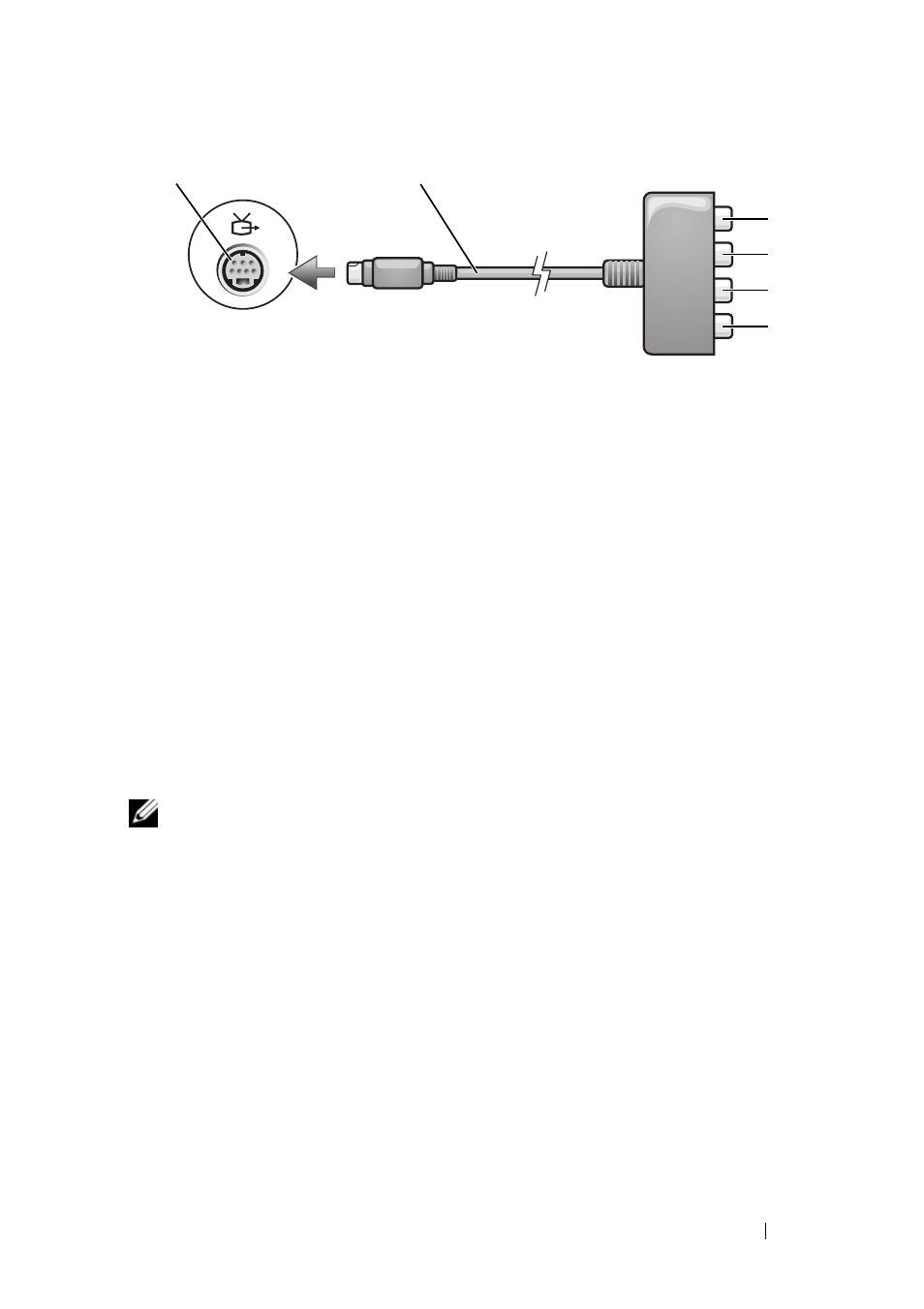

1 разъем S-Video (ТВ-выход)
2 компонентный видеоадаптер
3 цифровой аудиоразъем S/PDIF* 4 выходной разъем компонентного
видеосигнала Pr (красный)
5 выходной разъем компонентного
видеосигнала Pb (синий)
6 выходной разъем компонентного
видеосигнала Y (зеленый)
5
4
3
1
2
6
