Назад на страницу содержания
Внутренняя плата с беспроводной технологий Bluetooth®
Dell™ Vostro™ 1510 Руководство по обслуживанию
Если плата с беспроводной технологией
Bluetooth была заказана вместе с компьютером, она уже установлена.
Извлечение платы
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите крышку жесткого диска
. См. в разделе
Извлечение жесткого диска
иллюстрацию крышки жесткого диска
.
3.
Извлеките плату беспроводной локальной сети
(WLAN) (см.
Извлечение платы
WLAN
).
4.
Снимите шарнирную крышку
(см.
Снятие шарнирной крышки
).
5.
Снимите клавиатуру
(см.
Извлечение клавиатуры
).
6.
Снимите дисплей в сборе
(см.
Извлечение дисплея в сборе
).
7.
Снимите подставку для рук
(см.
Снятие подставки для рук
).
8.

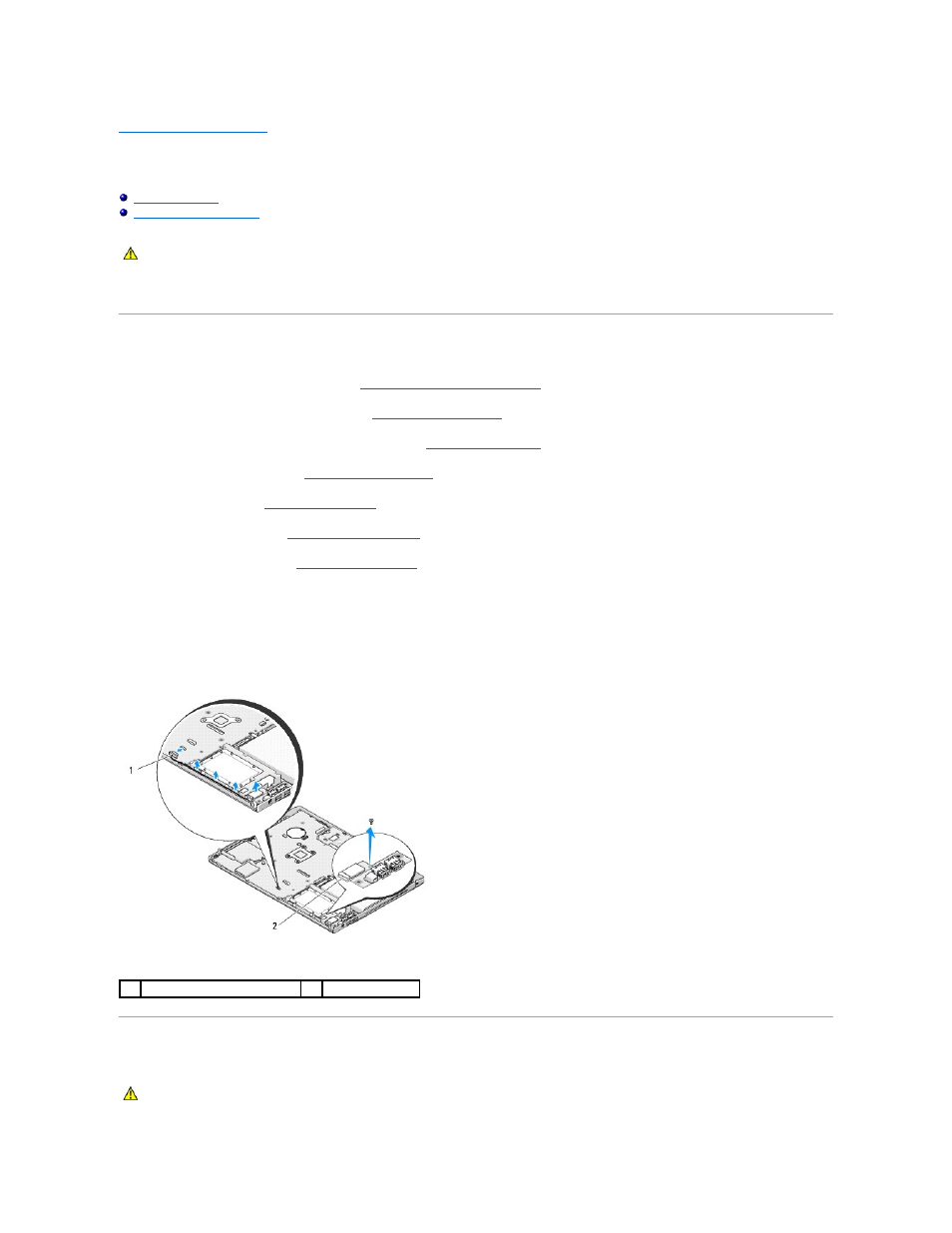

Извлеките винт
M2 x 3 мм, фиксирующий плату на плате USB.
9.
Приподнимите плату и кабель и отсоедините разъем платы от платы
.
10.
Извлеките плату из отсека для плат
.
Обратная установка платы
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности,
предоставляемые вместе с компьютером
.
1
разъем кабеля платы
2
плата
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности,
предоставляемые вместе с компьютером
.
