Дочерняя плата USB
Dell™ Vostro™ 1510 Руководство по обслуживанию
Извлечение дочерней платы USB
Обратная установка дочерней платы USB
Извлечение дочерней платы USB
1. Выполните инструкции , описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку жесткого диска . См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого диска .
3. Извлеките плату беспроводной локальной сети (WLAN) (см. Извлечение платы WLAN ).
4. Снимите шарнирную крышку (см. Снятие шарнирной крышки ).
5. Снимите клавиатуру (см. Извлечение клавиатуры ).
6. Снимите дисплей в сборе (см. Извлечение дисплея в сборе ).
7. Снимите подставку для рук (см. Снятие подставки для рук ).
8. Извлеките внутреннюю плату с беспроводной технологией Bluetooth, если она установлена (см. Извлечение платы ).
9. Извлеките винт M2,5 x 5 мм из дочерней платы.
10. Отсоедините разъем дочерней платы от дочерней платы .
11. Извлеките дочернюю плату из основания компьютера .
Обратная установка дочерней платы USB
ПРЕДУПРЕЖДЕНИЕ . Перед началом следующей процедуры выполните инструкции по технике безопасности , предоставляемые вместе с
компьютером .

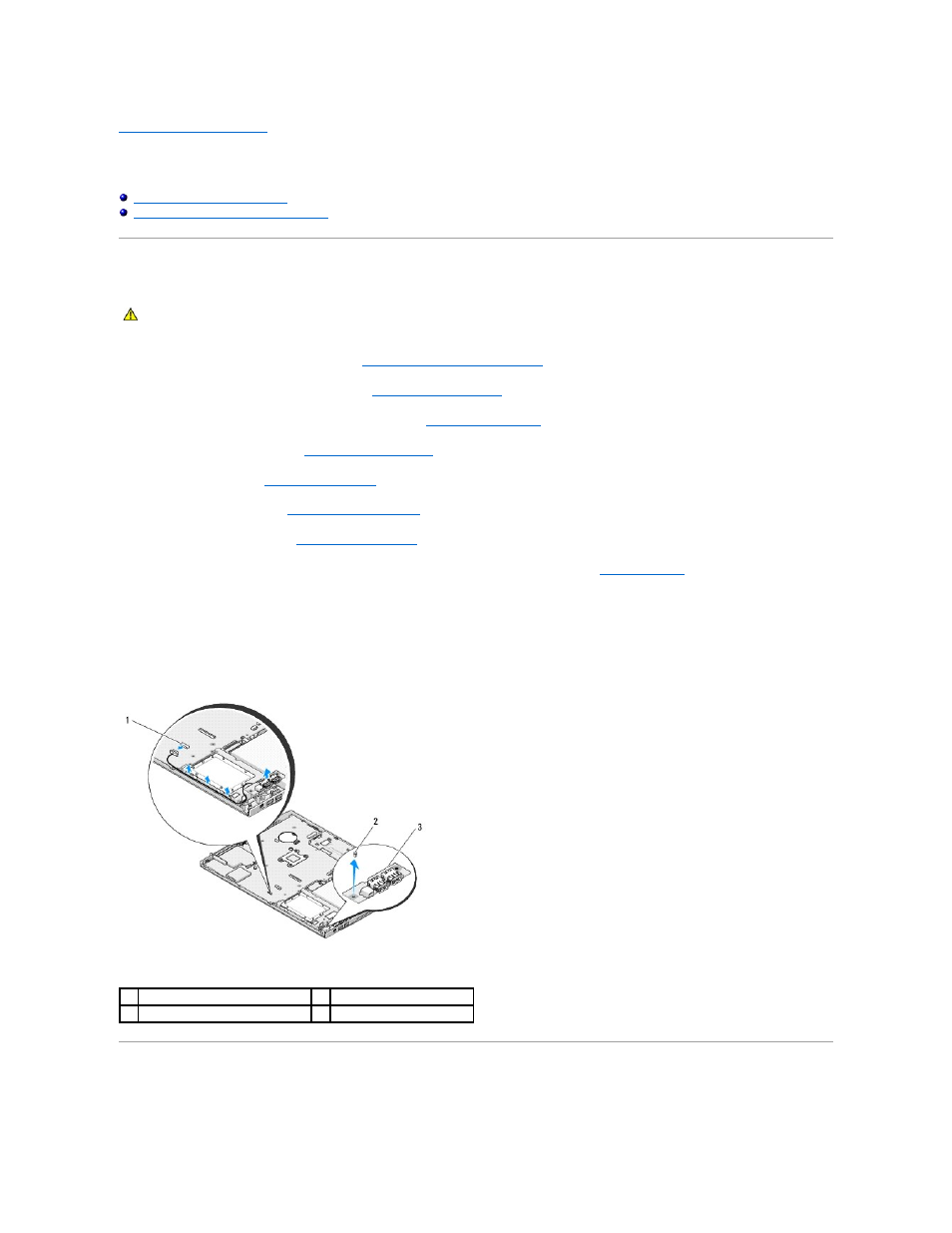

1 разъем дочерней платы 2 винт M2,5 x 5 мм (1)
3 дочерняя плата USB
