11.

Отсоедините разъем панели мультимедийных кнопок от системной платы

.




12.

Отсоедините разъем сенсорной панели от системной платы

.




13.

Отсоедините разъем считывателя отпечатков пальцев от системной платы

.



14.

Отсоедините разъем динамика от подставки для рук

. При необходимости снимите пленку.




15.

Двигаясь справа налево

, осторожно приподнимите подставку для рук вдоль задней кромки, возле шарнирных кронштейнов, и аккуратно

поднимите подставку для рук

.





 Обратная установка подставки для рук



Данная процедура предполагает завершение процедуры извлечения

Снятие подставки для рук

.



1.

Совместите подставку для рук с основанием компьютера и аккуратно защелкните ее

.




2.

Подсоедините разъем динамика к нижней стороне подставки для рук

.




3.

Подсоедините разъем сенсорной панели к системной плате

.




4.

Подсоедините разъем панели мультимедийных кнопок к системной плате

.




5.

Подсоедините разъем считывателя отпечатков пальцев к системной плате

.




6.

Установите три винта

M2,5 x 5 мм в верхней части подставки для рук.




7.

Переверните компьютер вверх дном и установите четырнадцать винтов

M2,5 x 8 мм в нижней части компьютера для фиксации подставки для

ВНИМАНИЕ

.

Не применяйте силу при отсоединении подставки для рук от компьютера

. При возникновении сопротивления аккуратно изогните

или прижмите подставку для рук либо выполните движение вдоль кромки

, по направлению от участка, где возникло сопротивление, пока

подставка для рук не будет разблокирована

.

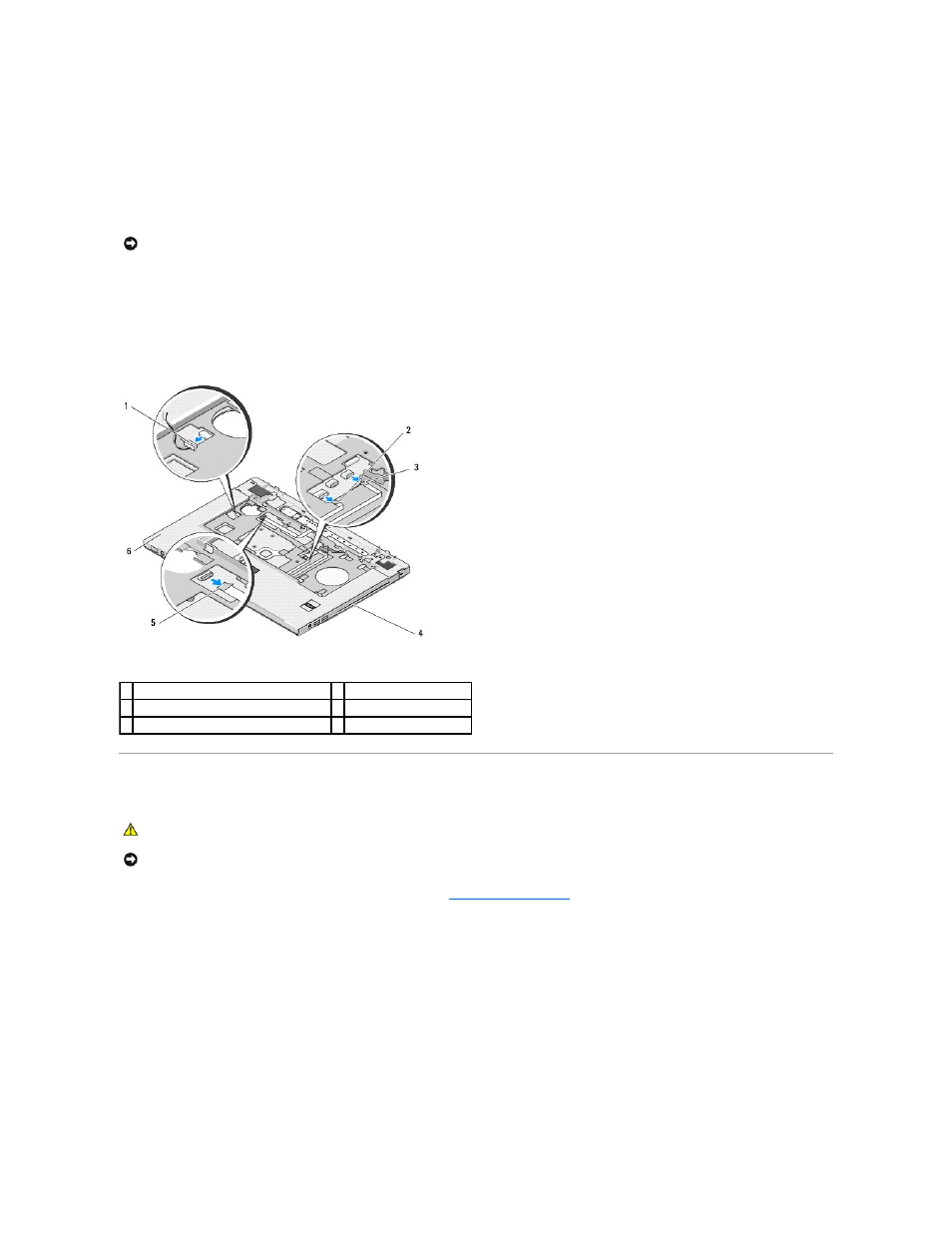

1 разъем динамика

2 разъем сенсорной панели

3 разъем считывателя отпечатков пальцев 4 основание компьютера

5 разъем мультимедийной панели

6 подставка для рук

ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.

ВНИМАНИЕ

.

Убедитесь

, что кабель сенсорной панели и кабель для внутренней платы с беспроводной технологией Bluetooth® надлежащим

образом проложены

, и лишь затем установите подставку для рук на место.
