Страница 21
Обратная установка панели дисплея
Данная процедура предполагает завершение процедуры извлечения
1.
Установите восемь винтов
M2 x 3 мм в панель дисплея.
2.
Установите панель дисплея в сборе в верхней крышке
.
3.
Установите блок камеры
/микрофона (см.
Обратная установка блока камеры и микрофона
).
4.
Совместите направляющие штыри
, расположенные в верхней части шарнирных панелей дисплея, и установите панель дисплея в верхней
крышке
.
5.
Установите винты
M2 x 5 мм в шарниры.
6.
Установите инвертор дисплея
(см.
Обратная установка инвертора дисплея
).
7.
Установите лицевую панель дисплея
(см.
Обратная установка лицевой панели
).
8.
Установите дисплей в сборе
(см.
Обратная установка дисплея в сборе
9.
Установите клавиатуру
(см.
Обратная установка клавиатуры
).
10.
Установите шарнирную крышку
(см.
Обратная установка шарнирной крышки
).
11.
Установите плату беспроводной локальной сети
(WLAN) (см.
Обратная установка платы
WLAN
).
12.
Установите крышку жесткого диска
. См. в разделе
Извлечение жесткого диска
иллюстрацию крышки жесткого диска
.
Кабель дисплея
Извлечение кабеля дисплея

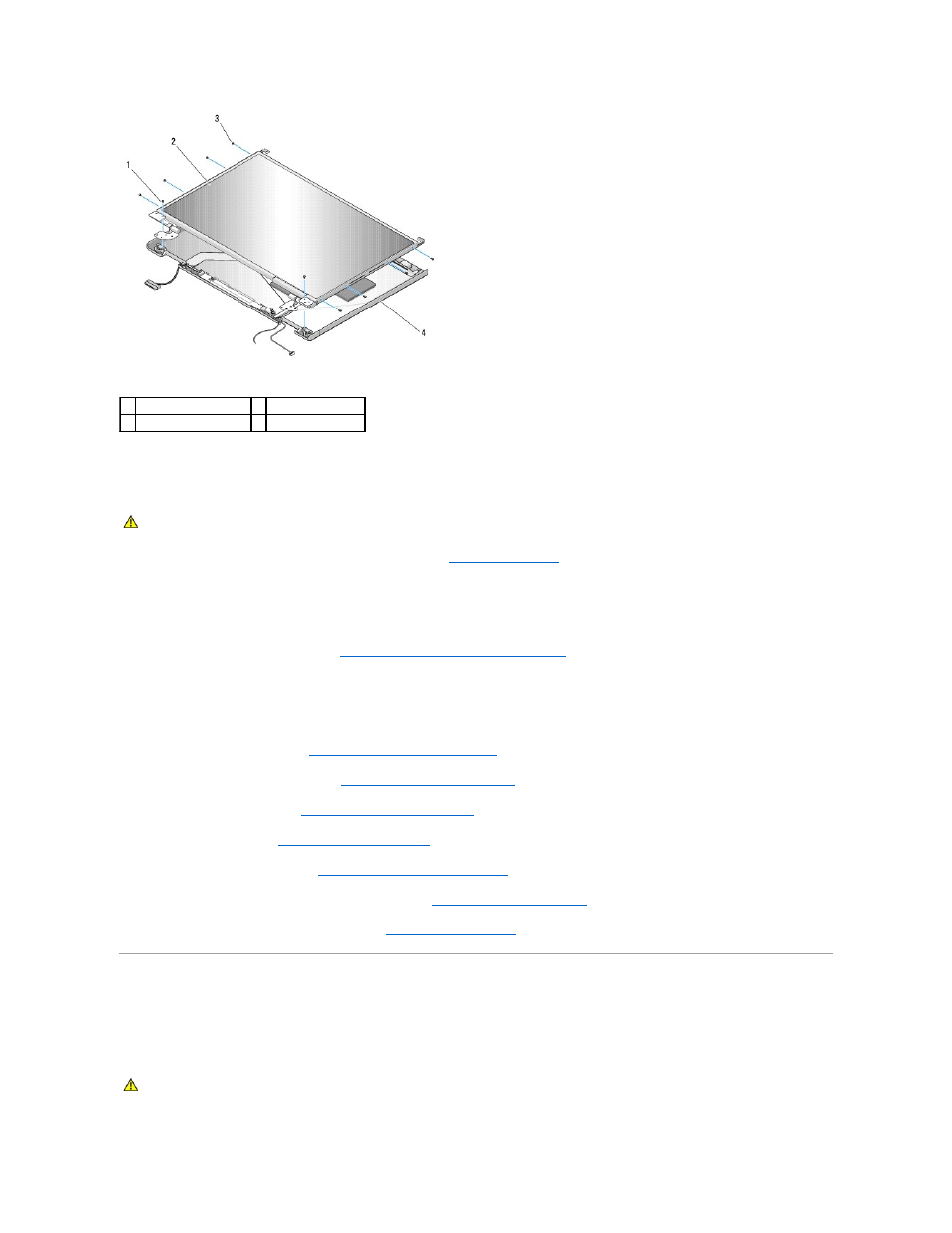

1 винты M2 x 5 мм (2)
2 панель дисплея
3 винты M2 x 3 мм (8)
4 верхняя крышка
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом следующей процедуры выполните инструкции по технике безопасности
, предоставляемые вместе с
компьютером
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом следующей процедуры выполните инструкции по технике безопасности
, предоставляемые вместе с
компьютером
.
