Назад на страницу содержания



Оптический дисковод

Dell™ Vostro™ 1510 Руководство по обслуживанию



Извлечение оптического дисковода



Обратная установка оптического дисковода

 Извлечение оптического дисковода





1.

Выполните действия

, описанные в разделе

Перед началом работы с компьютером

.




2.

Снимите крышку жесткого диска

. См. в разделе

Извлечение жесткого диска

 иллюстрацию крышки жесткого диска

.




3.

Извлеките плату беспроводной локальной сети

(WLAN) (см.

Извлечение платы

WLAN

).




4.

Снимите шарнирную крышку

(смотрите раздел

Снятие шарнирной крышки

).




5.

Снимите клавиатуру

(см.

Извлечение клавиатуры

).




6.

Снимите дисплей в сборе

(см.

Извлечение дисплея в сборе

).




7.

Снимите подставку для рук

(см.

Снятие подставки для рук

).




8.

Извлеките винт

M2 x 5 мм из оптического дисковода.




9.

Приподнимите тыльную сторону дисковода и отсоедините кабель оптического дисковода из разъема на системной плате

.





 Обратная установка оптического дисковода



Данная процедура предполагает завершение процедуры извлечения

Извлечение оптического дисковода

.



1.

Подсоедините кабель оптического дисковода к разъему на системной плате

.

ПРЕДУПРЕЖДЕНИЕ

.

Перед тем как приступить к выполнению операций данного раздела

, выполните указания по технике безопасности,

прилагаемые к компьютеру

.

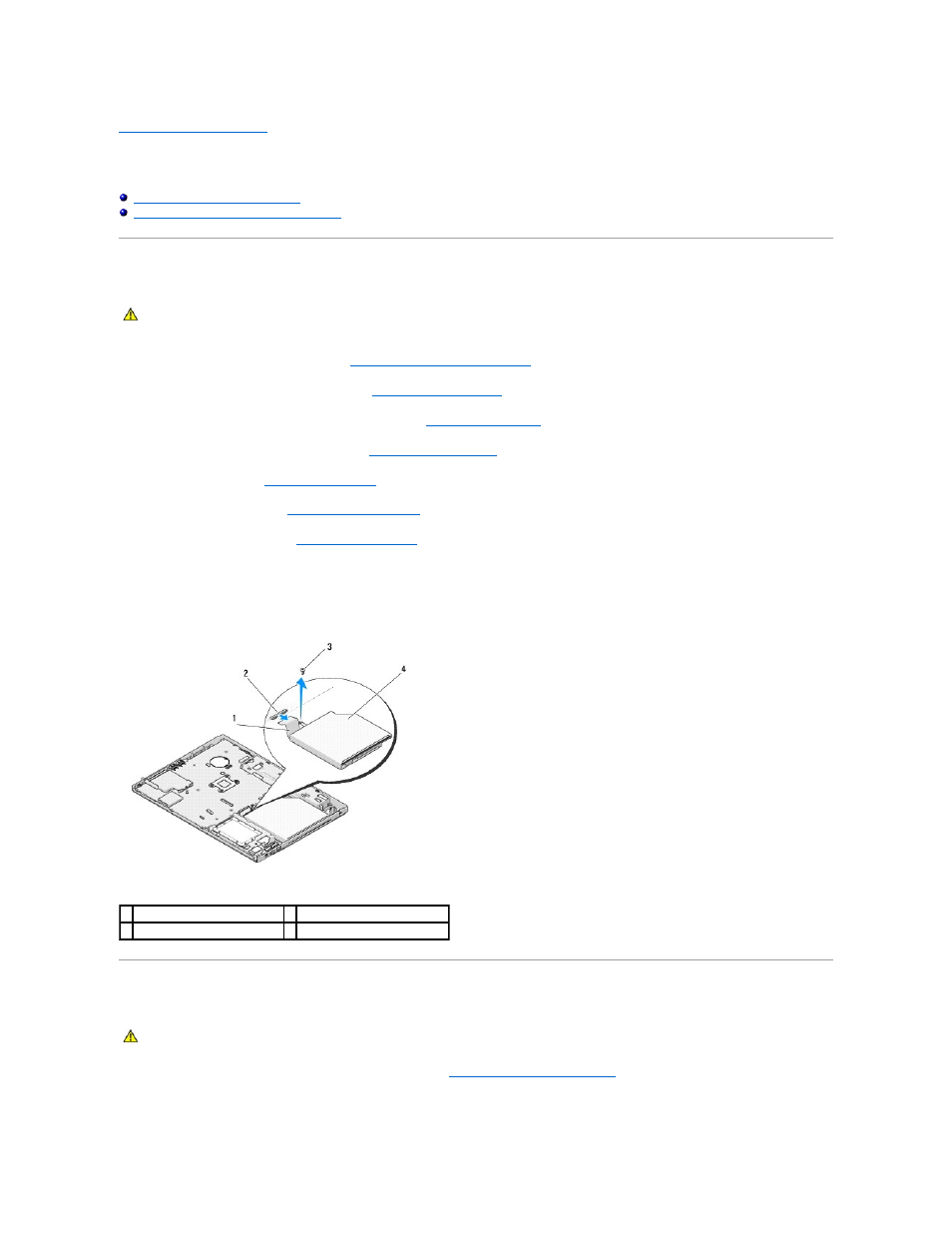

1 кабель оптического дисковода  2 разъем оптического дисковода

3 винт M2 x 5 мм (1)

4 оптический дисковод

ПРЕДУПРЕЖДЕНИЕ

.

Перед тем как приступить к выполнению операций данного раздела

, выполните указания по технике безопасности,

прилагаемые к компьютеру

.
