 Лицевая панель дисплея



Снятие лицевой панели дисплея





1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Снимите крышку жесткого диска

. См. в разделе

Извлечение жесткого диска

 иллюстрацию крышки жесткого диска

.




3.

Извлеките плату беспроводной локальной сети

(WLAN) (см.

Извлечение платы

WLAN

).




4.

Снимите шарнирную крышку

(см.

Снятие шарнирной крышки

).




5.

Снимите клавиатуру

(см.

Извлечение клавиатуры

).




6.

Снимите дисплей в сборе

(см.

Извлечение дисплея в сборе

).




7.

Снимите четыре резиновых упора дисплея и две майларовые крышки винтов

, расположенные около лицевой панели дисплея.




8.

Извлеките шесть винтов с буртиком

M2,5 x 5 мм, расположенные около лицевой панели дисплея.







9.

Начиная со средней кнопки панели дисплея

, отделите пальцами лицевую панель от верхней крышки, затем приподнимите внутренние края,

чтобы отделить остальную часть от лицевой панели

.



Обратная установка лицевой панели



Данная процедура предполагает завершение процедуры извлечения

Снятие лицевой панели дисплея

.



1.

Начиная с любого угла

, плавным движением пальцев защелкните лицевую панель, закрепив ее на верхней крышке.




ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.

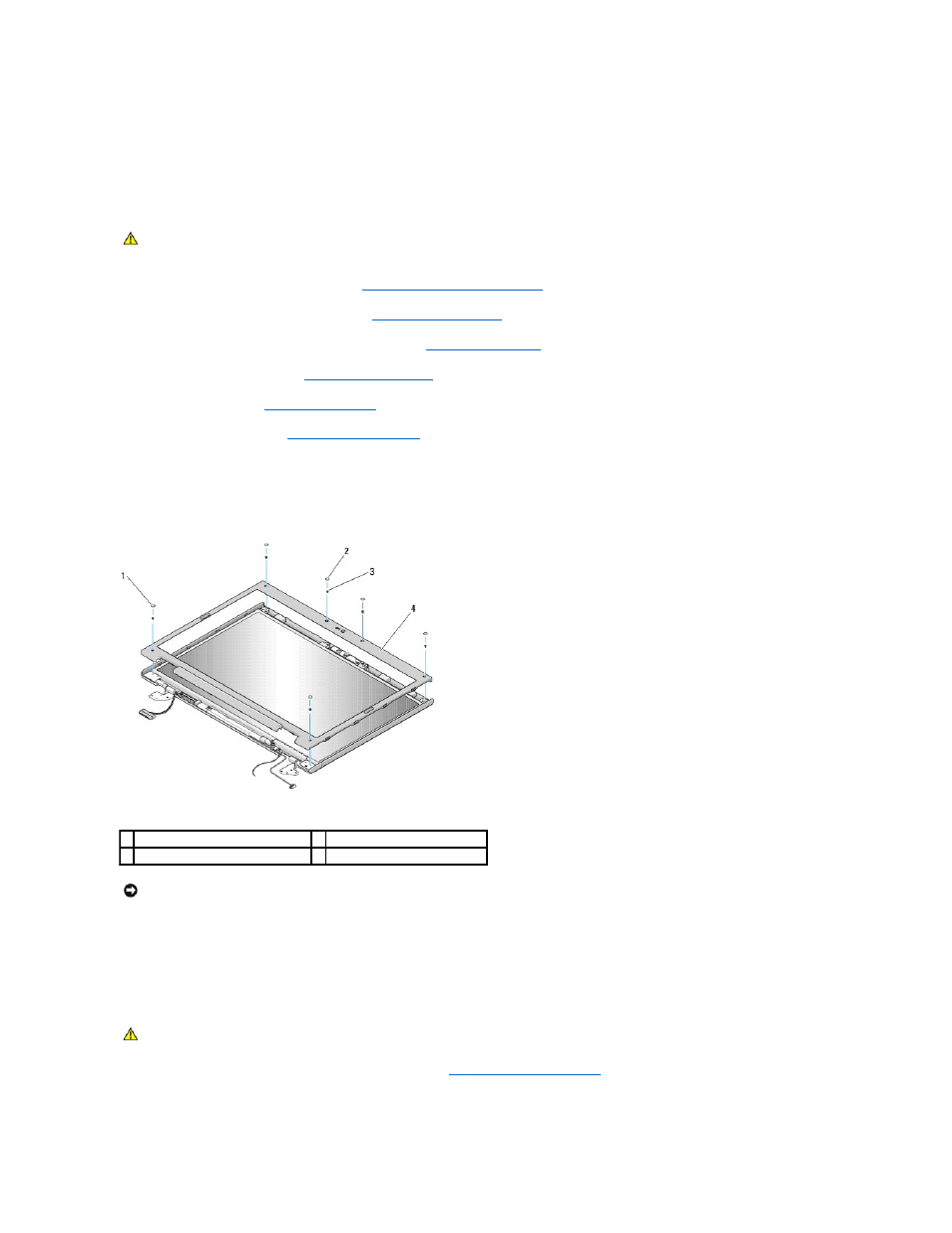

1 майларовые крышки винтов (2)

2 резиновые упоры дисплея (4)

3 винты с буртиком M2,5 x 5 мм (6)

4 лицевая панель дисплея

ВНИМАНИЕ

.

Снятие лицевой панели с верхней крышки требует чрезвычайной осторожности во избежание повреждения лицевой панели

.

ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.
