Обратная установка платы WLAN
Данная процедура предполагает завершение процедуры извлечения Извлечение платы WLAN .
1. Вставьте разъем платы WLAN в разъем на системной плате под углом 45°.
2. Подсоедините антенные кабели к устанавливаемой плате WLAN.
Если на ярлыке платы WLAN имеются два треугольника (белый и черный), подключите белый антенный кабель к разъему с меткой
« main» («основной») (белый треугольник), а черный антенный кабель - к разъему с меткой «aux» («дополнительный») (черный треугольник).
Если на ярлыке платы WLAN имеются три треугольника (белый, черный и серый), подключите белый антенный кабель к белому треугольнику,
черный антенный кабель - к черному треугольнику, а серый антенный кабель - к серому треугольнику.
3. Установите винт M2 x 3 мм, фиксирующий плату WLAN.
4. Прикрепите пленку , фиксирующую два антенных кабеля в верхней части платы WLAN.
5. Установите крышку отсека жесткого диска .
Назад на страницу содержания

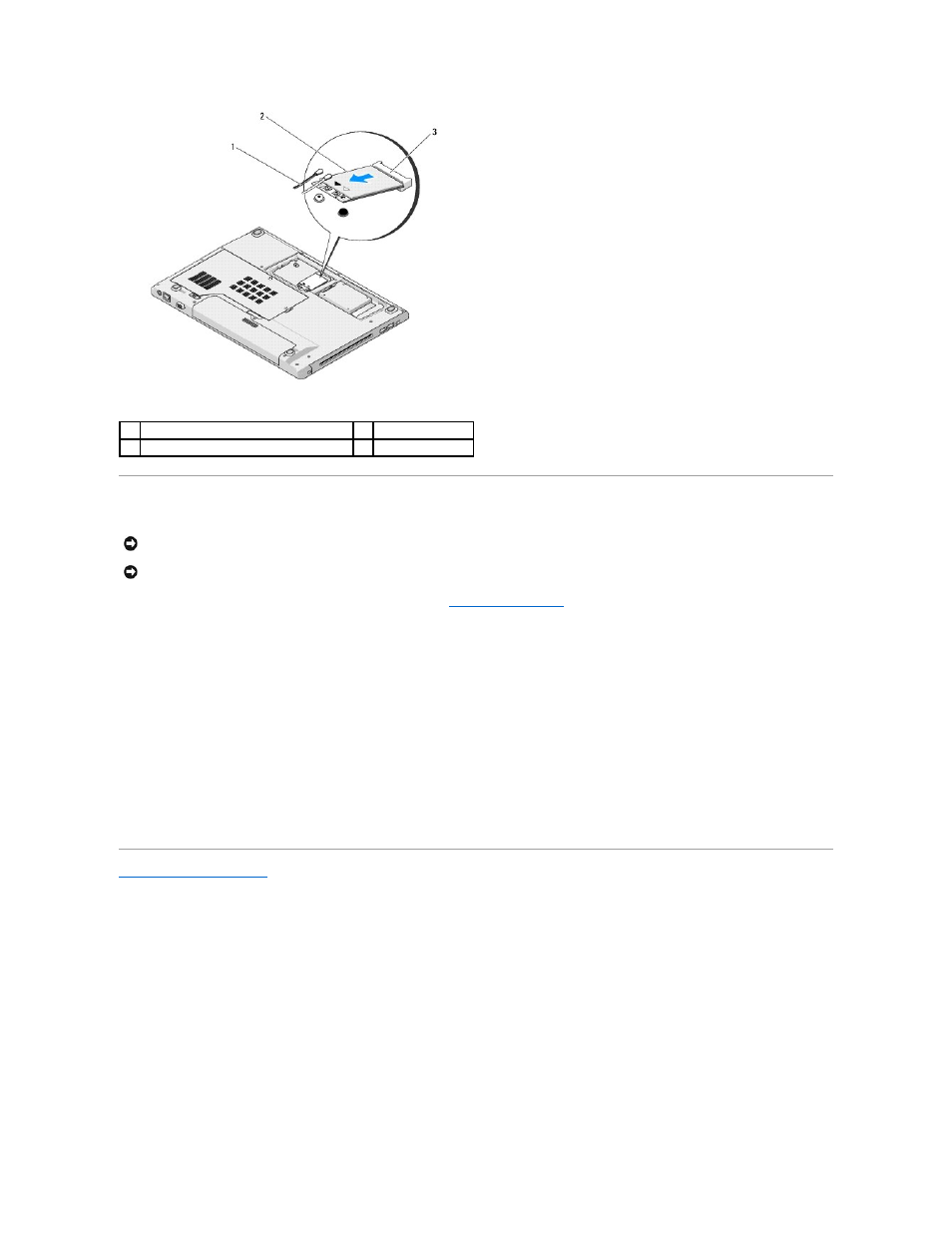

1 антенные кабели (2) 2 плата WLAN
3 разъем на системной плате
ВНИМАНИЕ . Разъемы имеют ключ , что обеспечивает правильность вставки. Если при установке чувствуется сопротивление, проверьте разъемы
на плате и системной плате и выровняйте плату повторно .
ВНИМАНИЕ . Во избежание повреждения платы WLAN никогда не размещайте кабели под платой.
