Инвертор дисплея, Извлечение инвертора дисплея – Инструкция по эксплуатации Dell VOSTRO 1510

Страница 19

Advertising
background image



2.

Установите шесть винтов с буртиком

M2,5 x 5 мм в лицевую панель дисплея.




3.

Установите четыре резиновых упора дисплея и две майларовые крышки винтов около лицевой панели дисплея

.




4.

Установите дисплей в сборе

(см.

Обратная установка дисплея в сборе

).




5.

Установите клавиатуру

(см.

Обратная установка клавиатуры

).




6.

Установите шарнирную крышку

(см.

Обратная установка шарнирной крышки

).




7.

Установите плату беспроводной локальной сети

(WLAN) (см.

Обратная установка платы

WLAN

).




8.

Установите крышку жесткого диска

. См. в разделе

Извлечение жесткого диска

 иллюстрацию крышки жесткого диска

.

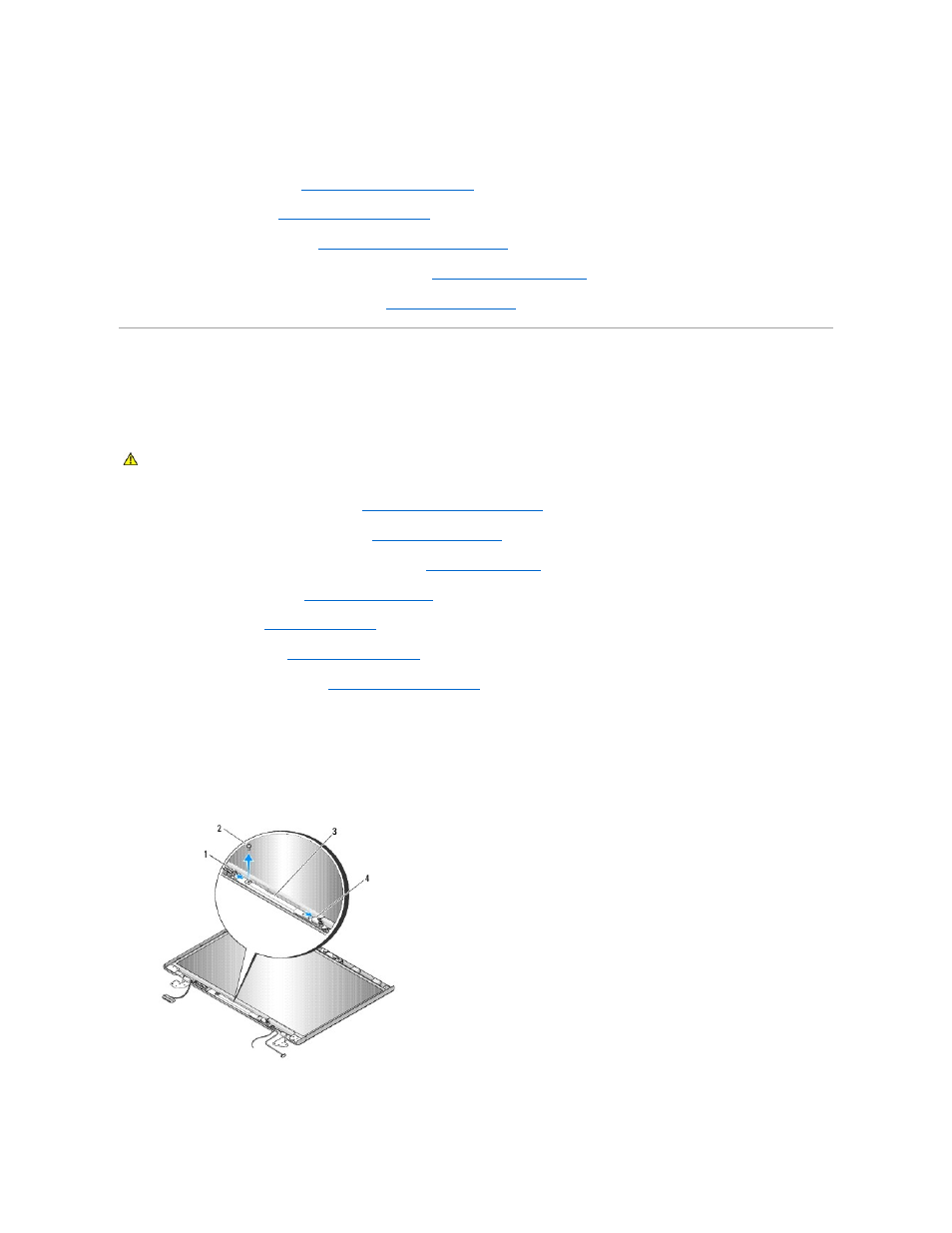

 Инвертор дисплея



Извлечение инвертора дисплея





1.

Выполните инструкции

, описанные в разделе

Перед началом работы с компьютером

.




2.

Снимите крышку жесткого диска

. См. в разделе

Извлечение жесткого диска

 иллюстрацию крышки жесткого диска

.




3.

Извлеките плату беспроводной локальной сети

(WLAN) (см.

Извлечение платы

WLAN

).




4.

Снимите шарнирную крышку

(см.

Снятие шарнирной крышки

).




5.

Снимите клавиатуру

(см.

Извлечение клавиатуры

).




6.

Снимите дисплей в сборе

(см.

Извлечение дисплея в сборе

).




7.

Снимите лицевую панель дисплея

(см.

Снятие лицевой панели дисплея

).




8.

Извлеките винт

M2 x 3 мм из инвертора дисплея.




9.

Отсоедините два разъема инвертора дисплея

.




10.

Приподнимите инвертор дисплея

, снимая его с верхней крышки.







ПРЕДУПРЕЖДЕНИЕ

.

Перед началом следующей процедуры выполните инструкции по технике безопасности

, предоставляемые вместе с

компьютером

.
